资中过滤器厂家9021过滤器x4工业齿轮油替代PALL过滤器使用说明

2018/11/16 17:59
浏览量

PALL过滤器工业齿轮油过滤器厂家9021过滤器替代
过滤器厂家9021过滤器工业齿轮油替代PALL过滤器


一、提要

1.替代PALL过滤器的技术工艺:

  1. 采用由表及里、沿流动方向逐渐缩小的渐变孔径结构。分层拦截不同尺寸的污染颗粒。实现深层纳垢。从而大大提高了使用寿命。
  2. 滤材由专利纤维和树脂通过特有工艺制成。具有固定的空隙结构,滤材无脱落。被拦截的污染颗粒不会因压差和流量的脉动而产生“卸料”现象。
  3. 采用螺旋绕带加强的支撑,保证滤材的稳固。
  4. 每款滤芯都有其加工工艺,颇尔滤芯也不例外,只是因为它是替代国外品牌,技术工艺有稍有不同,比如说其滤材比国产的要多两层,而且如果要达到3um的过滤精度,必须采用进口的玻纤滤材才能达到。经过测试,一般的国产玻纤滤材绝对达不到这个3um的过滤精度,最多10um。所以大家选购的时候要注意这一点。

2.替代PALL过滤器的过滤应用:

  1. 单独过滤系统:大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
  2. 安装在系统的回油路上:这种安装起间接过滤作用。一般与过滤器并连安装一背压阀,当过滤器堵塞达到一定压力值时,背压阀打开。
  3. 安装在泵的出口油路上:
    此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10~15μm,且能承受油路上的工作压力和冲击压力,压力降应小于0.35MPa。同时应安装安全阀以防滤油器堵塞。
  4. 安装在泵的吸油口处:
    泵的吸油路上一般都安装有表面型滤油器,目的是滤去较大的杂质微粒以保护液压泵,此外滤油器的过滤能力应为泵流量的两倍以上,压力损失小于0.02MPa。
  5. 液压系统中除了整个系统所需的滤油器外,还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
  6. 安装在系统分支油路上。

3.替代PALL过滤器内容概述:

  1. 产品介绍
  2. 技术参数
  3. PALL滤芯型号说明
  4. 执行标准
  5. PALL滤芯技术规格
  6. 应用领域
  7. 使用选择的注意事项
  8. 售后服务
  9. 相关链接
  10. 配套设备
  11. 技术支持
  12. 颇尔滤芯部分型号:

4.替代PALL过滤器解决问题:

过滤器按其过滤精度(滤去杂质的颗粒大小)的不同,有粗过滤器、普通过滤器、精密过滤器 和特精过滤器 四种,它们分别能滤去大于100μm、10~100μm、5~10μm和1~5μm大小的杂质。


资中过滤器厂家9021过滤器x4工业齿轮油替代PALL过滤器使用说明
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理


关键词:

9021过滤器 工业齿轮油 PALL过滤器 过滤器厂家 替代

PALL过滤器9021过滤器工业齿轮油过滤器厂家替代
过滤器厂家9021过滤器工业齿轮油替代PALL过滤器

二、正文

1.产品介绍

根据所用原材料不同,滤芯的使用寿命也会不同。随着使用时间的延长,水中的杂质会堵塞滤芯,活性炭滤芯会吸附饱和。所以,一般来说,PP滤芯3个月需要更换,而活性炭滤芯6个月需要更换。而中空纤维由于不能清洗,一般都是放置在PP棉和活性炭的后端使用,否则比较容易堵塞,作为净水设备末端除菌使用则1-2年需要更换。

PALL滤芯主要用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

9021系列型号:

  • C9021

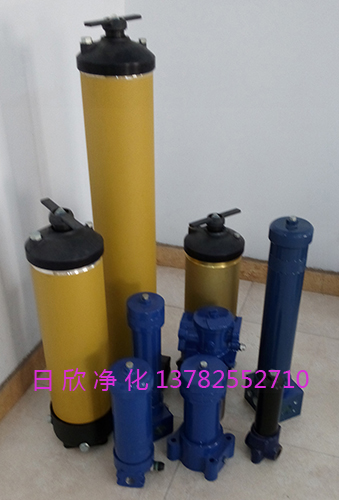

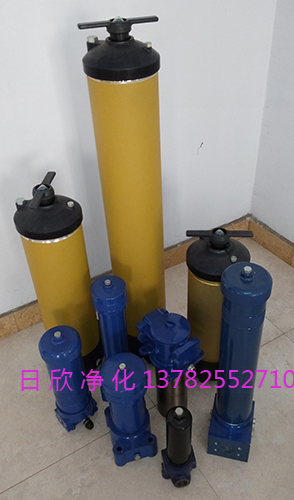

替代PALL系列型号:

7502旋上式低压过滤器     8370_YC03系列低压双联过滤器
367DJ04系列     7400旋上式低压过滤器
367SJ系列     9904系列高压过滤器
9900系列高压过滤器     9664系列高压过滤器
387系列过滤器     363SJ系列
9661系列高压过滤器     4744双联高压过滤器
UT229系列过滤器     UR219系列过滤器
367DJ-CH0014系列     UR319系列过滤器
8674双联中压过滤器     4740双联高压过滤器
UP319系列过滤器     UH219系列过滤器
UR619系列过滤器     UT系列319过滤器

工业齿轮油PALL过滤器替代9021过滤器过滤器厂家
过滤器厂家9021过滤器工业齿轮油替代PALL过滤器


资中过滤器厂家9021过滤器x4工业齿轮油替代PALL过滤器使用说明
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理

2.技术参数

注释及规格 9021过滤器
温度范围 丁腈橡胶密封:-43℃(-45oF)到+107℃(+225oF)
氟橡胶密封:-29℃(-20oF)到+120℃(+250oF)
在HWCF或水乙烯甘油中最高温度为60℃(+140oF)
滤芯压溃压力: 10bar(150psi(压差))
额定疲劳压力(107次循环) 420bar(6000psi)
滤芯结构 用环氧树脂浸渍、粘结无机纤维、聚合物端帽;抗静电设计
最大工作压力 420bar(6000psi)
爆破压力 1680bar(24,360psi)
结构材料: 碳钢和铸铁

订购信息:
总成P/N:
9021H G20AT08HBR24D
滤芯P/N:
UE219AT08HBR24D
表1:朝向选项
代码 选项
H 头部(滤筒向下)
表2:端口选项
代码 端口 最大压强
G20 11/4" ISO 6162 带有公制刻度
螺纹4-M12的分式法兰连接
420bar(6000psi)
表3:滤芯选项
代码 βx(c)≥1000 CST等级*
AT 22 17/15/08
*来自循环稳定测试表4:长度选项
代码 长度(英寸)
08 8
*额定长度表5:密封材料选项
代码 密封材料
H 丁腈橡胶
表6:旁通阀选项
代码
B 3.4bar(50psid(压差))
表7:压差指示器选项
代码 指示器 "H"规格
R 带有DIN3650连接和帽的电开关及氖光灯指示器 89mm(3.50in)
表8:"R"指示器选项
代码 选项*
24D 24V DC
*只有选择了表7中的"R"指示器选项,方可使用

3.PALL滤芯型号说明

?
HC 8300 FKN 16 H
 型 号   系列号   滤材  精度   尺寸  系列  密封材
HC  H:丁腈橡胶
UE Z:氟橡胶

精度说明(一):

 型 号   精 度   型 号   精 度   型 号   精 度
FDN 6 FKT 25 SDJ 10
FDP 3 FKZ 1 SDN 6
FDS 10 FUZ 6 SDP 3
FDT 25 FUP 3 SDS 10
FKN 6 FUS 10 SDT 25
FKP 3 FUT 25 SKJ 10
FKS 10     SKN 6

精度说明(二):

 型 号   精 度   型号   精 度  型 号
 (此列为金属网)
 精 度
SKP 3 AZ 3 EOM 25
SKS 10 AP 5 EON 50
SKT 25 A 7 EOR 80
SUN 6 AS 12 EOS 100
SUP 3 AT 22 EOA 150
SUS 10
SUT 25

特殊型号说明:

型 号 对应型
 HC8304FKNRH   HC8304FKN4H
 HC9604FKNSH   HC9604FKN8H
 HC8900FKNTH   HC8900FKN13H
 HC9604FKNUH   HC9604FKN16H
 HC9604FKNVH   HC9604FKN26H
 HC9604FKNXH   HC9604FKN39H

4.执行标准

1.JB/T 6893-2010:
  • 标准名称:《往复活塞中压氧气压缩机 技术条件》
  • 标准主要内容:本标准规定了往复活塞中压氧气压缩机(以下简称氧压机)的技术性能、技术要求、试验方法、检验规则和标志、包装及贮存等要求。
    本标准适用于吸气压力为(0.002~0.025)MPa、额定排气压力为(2~3)MPa、公称容积流量不大于7000 m3/h的氧压机。
2.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
3.JB/TQ4000.9:
  • 标准名称:《装配通用技术要求》
4.ZBJ051.004:
  • 标准名称:《金属焊接通用技术规范》
5.GB755:
  • 标准名称:《旋转电机基本技术要求》
6.JB/T 6892-2010:
  • 标准名称:《往复活塞氧气压缩机 验收试验》
  • 标准主要内容:本标准规定了往复活塞氧气压缩机(以下简称氧压机)的验收试验方法、氧压机的容积流量和消耗功率的测量以及由测定值换算到规定工况下性能值的方法。
    本标准适用于常压吸气的氧压机的型式性能试验和简化验收实验。
7.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
8.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
9.JB/TQ367:
  • 标准名称:《泵用铸铁件技术条件》
10.GB/T8097-95:
  • 标准名称:《泵的振动测量与评价方法》
11.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
12.JB/T5285.2-2001:
  • 标准名称:《真空净油机技术条件》
13.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa

5.PALL滤芯技术规格

  1. 精度:1-3um 3-5 um 5-12 um 20-25 um ..
  2. 压力:H-32MPa M-16MPa C-3.0MPa L-1.6MPa
  3. 密封材料: Z-氟胶圈 D-丁腈胶圈
  4. 材料:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V

6.应用领域

  1. 铁路内燃机及发电机:润滑油及机油的过滤。
  2. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  3. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  4. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  5. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  6. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  7. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  8. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。

7.使用选择的注意事项

  1. 滤油器应根据液压系统的技术要求,按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
  2. 能在较长时间内保持足够的通流能力。
  3. 滤芯抗腐蚀性能好,能在规定的温度下持久地工作。
  4. 滤芯清洗或更换简便。
  5. 滤芯具有足够的强度,不因液压的作用而损坏。
  6. 过滤精度应满足预定要求。

8.售后服务

  • 保证所提供设备加工工艺完美,检测手段完善,设备性能良好。
  • 严格根据客户实际工况需求,为客户提供最佳的油处理解决方案,为客户定制设计,定制生产,为客户提供具有良好结构和性能的产品。
  • 实行终身全面技术支持,包括系统升级、设备改进、维护维修、技术咨询等服务。
  • 免费提供客户所购设备的全部技术资料。
  • 产品质保期:一至五年,服务超过国家三包标准。
  • 质量保证期内,设备运行期间,设备出现故障时,自接到通知后,工程技术人员8小时内做出响应,48小时内到现场。
  • 保证滤油机在正确安装、正常使用和保养的条件下,寿命达到国家标准,且在其使用寿命内具有满意的性能。

9.相关链接

滤芯,ZX-80,除酸,过滤,磷酸酯油,郓城过滤ZX-80hI7磷酸酯油除酸滤芯,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、
滤油机厂家,BLYJ-10,齿轮油,手提式滤油机,优质,日欣净化,日欣净化BLYJ-10PTR齿轮油优质手提式滤油机厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
除酸,过滤,真空滤油车,ZLYC-32,磷酸酯油,过滤ZLYC-32E7T磷酸酯油除酸真空滤油车,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石
LYC-B100,耐用,高精度滤油机,净化,工业齿轮油,曲阜净化LYC-B100ysJ工业齿轮油耐用高精度滤油机图文说明,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过
透平油,滤芯,高质量,HC0653FCG39Z,政和滤芯HC0653FCG39Z17w透平油高质量滤芯,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶
不锈钢,日欣净化,润滑油,废油再生滤油车,LYC-G32,郧西日欣净化LYC-G32zHq润滑油不锈钢废油再生滤油车,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
滤油机厂家,液压油,高配,手推车式滤油机,LYC-A100,曲靖滤油机厂家LYC-A100液压油高配手推车式滤油机,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

10.配套设备 LYC-J200 聚结滤油机

型号 LYC-J200
额定压力MPa 0.6
原始压力损失MPa ≤0.1
滤芯更换压差MPa 0.2
滤后含水量ppm ≤100
推荐使用粘度cSt 10~120
粗过滤精度μm 100
1级精过滤精度μm 10、20
2级精过滤精度μm 3、5
外形尺寸mm LxBxH 1840x1050x1780
使用温度℃ 25~80
电机功率kw 5.5
重量kg 860
电 源 AC 380V三相,50Hz
额定流量L/min 200
注:*过滤精度,如003精过滤为3微米
  **适用介质,省略:一般液压油; BH:水-乙二醇; V:膦酸酯液压液
  ***当介质粘度过高后油液温度低时,需增加加温装置
  ****防爆型:型号前加F,省略:普通型

外形尺寸:
聚结滤油机

LYC-J200 性能特点

整机结构:整机一体化桥架结构,减小了体积。采用整体可拆卸油槽,保证地面无油作业,减少环境污染。有移动式、固定式、全封闭式、车载式等多种型号可供选择。颗粒过滤系统:采用高效滤材作过滤介质,超大过滤面积设计,可有效地滤除极细微的颗粒杂质,使油品达到很高的清洁度。系统特点:集精密过滤及高效脱水两种功能为一体,应用先进的“聚结分离”技术进行脱水,脱水效率高、能力强,尤其对油液中大量的水进行分离,具有真空法、离心法无法比拟的优点,可破除介质中全部的油水乳化结构;通过颗粒过滤系统的过滤,可将介质的清洁度稳定的控制在系统要求状态,以保证油液的清洁度;不改变油液的物理、化学性质,延长油液的使用寿命;能耗小,运行费用低;系统配置优良,连续工作性能强,适合在线运行。聚结系统:聚结系统由一组聚结滤芯组成,聚结滤芯采用了独特的极性分子结构,油液中的游离水及乳化水在通过滤芯后被聚结成较大的水滴再依靠重力的作用下沉降至储水罐内。 分离系统:分离系统的分离滤芯由特殊的疏水材料制成,油液通过滤芯时,水珠被挡在滤芯的外表面,相互聚结直至因重力作用沉降至储水罐内。 排水系统:分离出来的水份储存在储水罐内,当界面高度到达到设定值时,打开阀门将水排出,直至降到下液面,关闭阀门,停止排水。

11.技术支持

  • 专业技术工程人员配合使用厂家达到油品的运行指标。
  • 在设备质保期后,由专职技术人员对设备的完好和正常运转提供技术支持,当设备出现故障时,积极配合解决技术问题。
  • 设备到达工作场地后,技术服务人员到现场无偿指导设备的安装及调试工作,培训设备操作和管理人员。
  • 开展专项工程项目,为用户产品在同行业内取得领先水平,提供滤油净化方面的专业跟踪服务。
  • 提供订单换股份、订单换订单、订单换原料等合作模式。
  • 长期友好的用户,由技术人员专职定期回访或常驻工作单位。
  • 提供同类设备已在运行的企业的状态信息。

12.颇尔滤芯部分型号:

纤维素滤芯 ZS.1100B-004     纤维素滤网 HY-1-001
HC2206FKN6H     HC2207FKP6H
0030D005BN3HC     ZL12CX-122/100
HC0101FKP36H     HC2208FKN6H
HC2206FKP6H     XU-16×80-J
滤油器WUI-A630*180FS     HC0101FKT18H
滤油器WU-H40*80S     HC8314FKN39H
HC2216FKP4H     HC0101FKP18H
HC2207FKN3H     STZX2-400*40
HC0101FKS18H     滤芯 FBX-630*30
HC2207FKN6H     HBJP25-15-10
滤芯 HX.BH-10*30     离子交换树脂滤芯HC0653FAG39Z
4PD110*160A10     HC2207FKP3H
HC0101FKN18H     HC2208FKP6H
HC0101FKT36H     HC2206FKP3H
HC0101FKS36H     TZX2-630*3
HC2208FKP4H     HC2206FKN3H
SFAX.BH100*5     滤芯 TZX2-63*10Q3
ZX-400*100     滤油器 YWU-160*80-J
HC0101FKN36H     HC2208FKN4H

新乡市日欣净化设备有限公司www.guolvjinghua.com是专业的滤油机厂家,生产油过滤、水过滤、气体过滤系列产品,以过硬的技术设计、生产满足用户的需要,国产化颇尔PALL、贺德克hydac性能品质优良,主要产品有:汽轮机油净化系统、透平油滤油机、抗燃油再生滤油机、LYC滤油车、再生滤芯、防爆滤油机、除酸滤芯、移动式滤油机、高粘度油滤油机、精细滤油车、真空滤油机、聚结脱水滤油机。 电力行业、工程机械、冶金行业、近海油井和陆上油田行业、石油化工行业、机械加工行业
