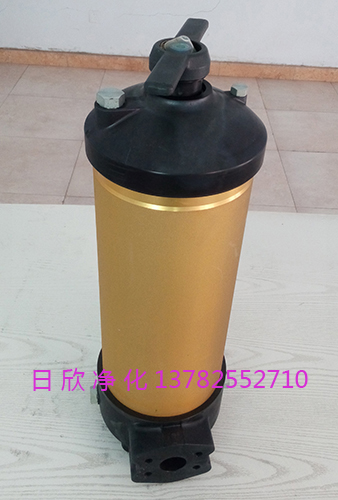

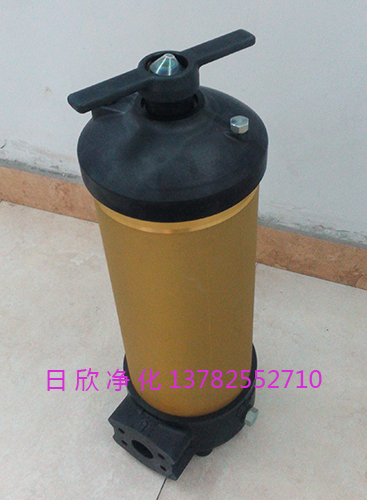

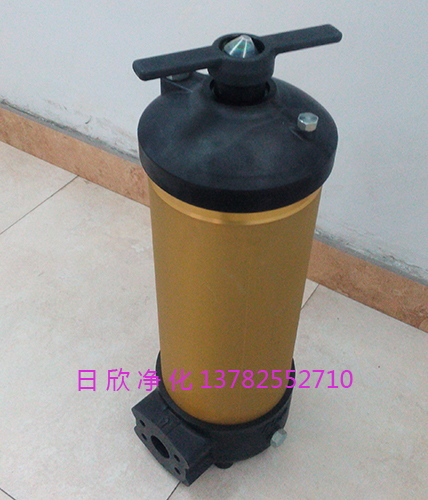

净化HC8314FKP39Z润滑油不锈钢过滤器PALL

2018/01/15 17:59
浏览量

不锈钢净化过滤器PALL润滑油HC8314FKP39Z
净化HC8314FKP39Z润滑油不锈钢过滤器PALL


一、引

1.过滤器PALL解决问题:

过滤器按其过滤精度(滤去杂质的颗粒大小)的不同,有粗过滤器、普通过滤器、精密过滤器 和特精过滤器 四种,它们分别能滤去大于100μm、10~100μm、5~10μm和1~5μm大小的杂质。

2.过滤器PALL的过滤应用:

  1. 安装在系统的回油路上:这种安装起间接过滤作用。一般与过滤器并连安装一背压阀,当过滤器堵塞达到一定压力值时,背压阀打开。
  2. 单独过滤系统:大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
  3. 安装在系统分支油路上。
  4. 液压系统中除了整个系统所需的滤油器外,还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
  5. 安装在泵的吸油口处:
    泵的吸油路上一般都安装有表面型滤油器,目的是滤去较大的杂质微粒以保护液压泵,此外滤油器的过滤能力应为泵流量的两倍以上,压力损失小于0.02MPa。
  6. 安装在泵的出口油路上:
    此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10~15μm,且能承受油路上的工作压力和冲击压力,压力降应小于0.35MPa。同时应安装安全阀以防滤油器堵塞。

3.过滤器PALL的技术工艺:

  1. 滤材由专利纤维和树脂通过特有工艺制成。具有固定的空隙结构,滤材无脱落。被拦截的污染颗粒不会因压差和流量的脉动而产生“卸料”现象。
  2. 采用螺旋绕带加强的支撑,保证滤材的稳固。
  3. 采用由表及里、沿流动方向逐渐缩小的渐变孔径结构。分层拦截不同尺寸的污染颗粒。实现深层纳垢。从而大大提高了使用寿命。
  4. 每款滤芯都有其加工工艺,颇尔滤芯也不例外,只是因为它是替代国外品牌,技术工艺有稍有不同,比如说其滤材比国产的要多两层,而且如果要达到3um的过滤精度,必须采用进口的玻纤滤材才能达到。经过测试,一般的国产玻纤滤材绝对达不到这个3um的过滤精度,最多10um。所以大家选购的时候要注意这一点。

4.过滤器PALL内容概述:

  1. 产品介绍
  2. 技术参数
  3. 应用领域
  4. PALL滤芯技术规格
  5. 执行标准
  6. 相关链接
  7. PALL滤芯型号说明
  8. 使用选择的注意事项
  9. 配套设备
  10. 颇尔滤芯部分型号:

净化HC8314FKP39Z润滑油不锈钢过滤器PALL
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

pall HC8314FKP39Z 颇尔 8314

不锈钢过滤器PALL润滑油净化HC8314FKP39Z
净化HC8314FKP39Z润滑油不锈钢过滤器PALL

二、正文

1.产品介绍

根据所用原材料不同,滤芯的使用寿命也会不同。随着使用时间的延长,水中的杂质会堵塞滤芯,活性炭滤芯会吸附饱和。所以,一般来说,PP滤芯3个月需要更换,而活性炭滤芯6个月需要更换。而中空纤维由于不能清洗,一般都是放置在PP棉和活性炭的后端使用,否则比较容易堵塞,作为净水设备末端除菌使用则1-2年需要更换。

PALL滤芯主要用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

8314系列型号:

  • HC8314FKN39H
  • HH8314F40**XBR24DC
  • HC8314FKP16Z
  • HH8314F40++XB1
  • HH8314F40++XBR24DC
  • HC8314FKP16H
  • HH8314F40KNUBR24DC
  • HC8314FKP39Z

HC8314FKP39Z不锈钢过滤器PALL润滑油净化
净化HC8314FKP39Z润滑油不锈钢过滤器PALL


净化HC8314FKP39Z润滑油不锈钢过滤器PALL
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

品牌:pall  型号:HC8314FKP39Z   公称压力:21bar-210bar    工作温度:-30℃~+110℃    工作介质:一般液压油、磷酸脂液压油、乳化液、水-乙二醇    应用领域:汽车、 化工、 石油、 制药、 轻工、 食品、 选矿、 水处理、 电镀、 冶金、 染料、 纺织    过滤精度:1μ ~ 100μ    密封材料:氟胶圈 丁晴胶    滤材:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V

净化HC8314FKP39Z润滑油不锈钢过滤器PALL
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.应用领域

  1. 铁路内燃机及发电机:润滑油及机油的过滤。
  2. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  3. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  4. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  5. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  6. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  7. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  8. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。

4.PALL滤芯技术规格

  1. 材料:玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V
  2. 密封材料: Z-氟胶圈 D-丁腈胶圈
  3. 精度:1-3um 3-5 um 5-12 um 20-25 um ..
  4. 压力:H-32MPa M-16MPa C-3.0MPa L-1.6MPa

5.执行标准

1.GB/T17486-2006
(ISO3968-2001)
  • 标准名称:液压滤芯 压降流量特性的测定
  • 适用设备:流阻试验台600
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选200L/min—600L/min
2.JB/TQ4000.7:
  • 标准名称:《锻件通用技术条件》
3.GB4942:
  • 标准名称:《电机外壳保护等级》
4.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:流动疲劳试验台
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—200L/min
5.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台200
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
6.GB/T 14041.1-1993
(ISO2942-2004)
  • 标准名称:液压滤芯结构完整性检验
  • 适用设备:冒泡试验台MP-10K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-10000Pa
7.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
8.GB/T7595-2000:
  • 标准名称:《运行中变压器油油质标准》
9.GB/T8098-95:
  • 标准名称:《泵的噪声测量与评价方法》
10.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
11.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
12.JB/T4297-92:
  • 标准名称:《泵产品涂漆技术条件》
13.JB/T 6893-2010:
  • 标准名称:《往复活塞中压氧气压缩机 技术条件》
  • 标准主要内容:本标准规定了往复活塞中压氧气压缩机(以下简称氧压机)的技术性能、技术要求、试验方法、检验规则和标志、包装及贮存等要求。
    本标准适用于吸气压力为(0.002~0.025)MPa、额定排气压力为(2~3)MPa、公称容积流量不大于7000 m3/h的氧压机。
14.JB/T8687-1998:
  • 标准名称:《泵类产品抽样检查》

6.相关链接

HC8310FKN16H,HC8310FKN16H PALL,HC8310FKN16H PALL滤芯,HC8310FKN16H颇尔滤芯,替代HC8310FKN16H PALL颇尔滤芯,替代H
抗燃油,真空净油机,ZLYC-50,树脂除酸,滤芯,昔阳滤芯ZLYC-50o5K抗燃油树脂除酸真空净油机生产,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
过滤与分离设备在电力行业的应用,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,过滤与分离设备在电力行业的应用(一),传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
高精度滤油车,LYC-B150,滤芯,润滑油,实用,滤芯LYC-B15080o润滑油实用高精度滤油车,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金
再生,净化,ZLYC-200,润滑油,真空脱水净油机,松阳净化ZLYC-200U1R润滑油再生真空脱水净油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电
高级,手提式滤油机,BLYJ-10,齿轮油,滤油机,滤油机BLYJ-10yGW齿轮油高级手提式滤油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金
净化设备,聚结脱水净油机,液压油,高配置,LYC-J150,滤油机厂家,株洲净化设备LYC-J150h3o液压油高配置聚结脱水净油机图文说明,传统经典技术,新乡市日欣净化设备有限公司,属新乡
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

7.PALL滤芯型号说明

?
HC 8300 FKN 16 H
 型 号   系列号   滤材  精度   尺寸  系列  密封材
HC  H:丁腈橡胶
UE Z:氟橡胶

精度说明(一):

 型 号   精 度   型 号   精 度   型 号   精 度
FDN 6 FKT 25 SDJ 10
FDP 3 FKZ 1 SDN 6
FDS 10 FUZ 6 SDP 3
FDT 25 FUP 3 SDS 10
FKN 6 FUS 10 SDT 25
FKP 3 FUT 25 SKJ 10
FKS 10     SKN 6

精度说明(二):

 型 号   精 度   型号   精 度  型 号
 (此列为金属网)
 精 度
SKP 3 AZ 3 EOM 25
SKS 10 AP 5 EON 50
SKT 25 A 7 EOR 80
SUN 6 AS 12 EOS 100
SUP 3 AT 22 EOA 150
SUS 10
SUT 25

特殊型号说明:

型 号 对应型
 HC8304FKNRH   HC8304FKN4H
 HC9604FKNSH   HC9604FKN8H
 HC8900FKNTH   HC8900FKN13H
 HC9604FKNUH   HC9604FKN16H
 HC9604FKNVH   HC9604FKN26H
 HC9604FKNXH   HC9604FKN39H

8.使用选择的注意事项

  1. 能在较长时间内保持足够的通流能力。
  2. 过滤精度应满足预定要求。
  3. 滤芯抗腐蚀性能好,能在规定的温度下持久地工作。
  4. 滤芯具有足够的强度,不因液压的作用而损坏。
  5. 滤芯清洗或更换简便。
  6. 滤油器应根据液压系统的技术要求,按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。

9.配套设备 ZLYC-50 真空滤油机

型号 ZLYC-50
额定流量L/min 50
电 源 AC 380V三相,50Hz
重量kg 680
总功率kw 36
外形尺寸mm LxBxH 1500x1060x1800
滤芯更换压差MPa 0.2
滤后含水量ppm 5~30
粗过滤精度μm 100
1级精过滤精度μm 10、20
2级精过滤精度μm 3、5
额定压力MPa 0.6
额定真空度Pa ≤-0.095
滤后含气量(体积比) ≤0.2%

  注:*过滤精度,如03精过滤为3微米
     **适用介质,省略:一般液压油 BH:水-乙二醇,V:磷酸脂液压油
    ***适应介质粘度 ≤100cSt,当介质粘度过高或油液温度低时,需增加加温装置
    ****防爆型:型号前加F,省略:普通型。

外形尺寸:

日欣净化河南滤油机真空滤油机外形尺寸


ZLYC-50 性能特点

整机结构:整机一体化桥架结构,减小了体积。采用整体可拆卸油槽,保证地面无油作业,减少环境污染。有移动式、固定式、全封闭式、车载式等多种型号可供选择。加热系统:采用分段逐级加热,表面热负荷小于1.0W/cm2,不会过热引起油液变质。油温可在0~100℃任意调节,自动控制,并设有保护装置,当进油量过少时自动停止工作,避免干烧引起加热器的损坏。过滤系统:采用三级过滤,吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器,使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料,可分层过滤不同粒径的颗粒,极大地提高了滤芯的使用寿命。具有完善的滤芯结构,可有效降低滤材的表面流速,获得稳定的过滤精度。真空系统:由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计,极大地增加了油液在真空系统中的表面积,并最大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统,使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。自动控制系统:本机采用变频器、液位变送器、温度传感仪、真空度传感仪等一系列自动控制仪表采集设备运行的各种信息,交由中心处理器进行处理,自动控制整台设备的运行并监视设备的运行状况。本机带有各种保护装置(过载保护、过压保护、相序保护、异常运行停机保护),可确保设备安全运行。

10.颇尔滤芯部分型号:

离子交换树脂滤芯HC0653FAG39Z     HC2208FKP4H
HC2207FKN6H     HC0101FKP18H
ZL12CX-122/100     HC2206FKN6H
HC0101FKT36H     滤油器WUI-A630*180FS
HC2206FKN3H     HC2208FKN6H
HC0101FKN18H     滤芯 HX.BH-10*30
SFAX.BH100*5     HC2207FKN3H
HC0101FKS18H     纤维素滤网 HY-1-001
STZX2-400*40     HBJP25-15-10
0030D005BN3HC     XU-16×80-J
HC2207FKP6H     滤油器 YWU-160*80-J
HC2207FKP3H     HC0101FKT18H
滤芯 TZX2-63*10Q3     HC2216FKP4H
HC2206FKP3H     HC0101FKN36H
HC0101FKP36H     滤油器WU-H40*80S
ZX-400*100     HC2208FKP6H
纤维素滤芯 ZS.1100B-004     HC8314FKN39H
HC2206FKP6H     滤芯 FBX-630*30
TZX2-630*3     HC0101FKS36H
4PD110*160A10     HC2208FKN4H

新乡市日欣净化设备有限公司www.guolvjinghua.com是专业的滤油机厂家,生产油过滤、水过滤、气体过滤系列产品,以过硬的技术设计、生产满足用户的需要,国产化颇尔PALL、贺德克hydac性能品质优良,主要产品有:汽轮机油净化系统、透平油滤油机、抗燃油再生滤油机、LYC滤油车、再生滤芯、防爆滤油机、除酸滤芯、移动式滤油机、高粘度油滤油机、精细滤油车、真空滤油机、聚结脱水滤油机。 电力行业、工程机械、冶金行业、近海油井和陆上油田行业、石油化工行业、机械加工行业
