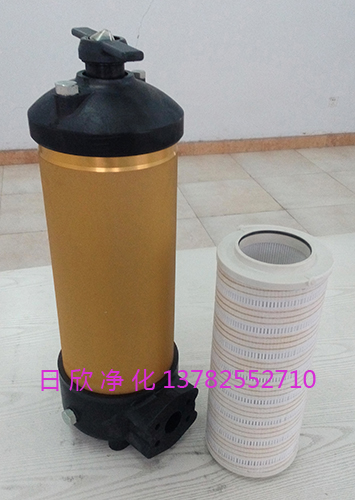

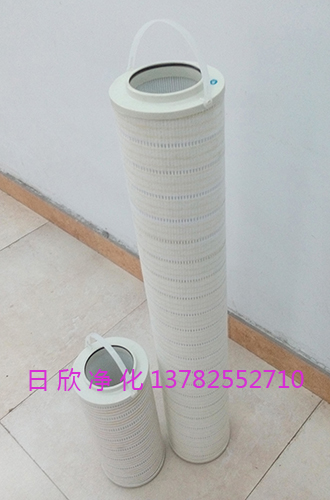

净化设备HC8314FKP16Z抗磨液压油国产化PALL滤芯
一、序论
1.PALL滤芯的过滤应用：
- 安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
- 液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件（如伺服阀、精密节流阀等）的前面单独安装一个专用的精滤油器来确保它们的正常工作。
- 单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
-
安装在泵的出口油路上：
此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10~15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装安全阀以防滤油器堵塞。 -
安装在泵的吸油口处：
泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。 - 安装在系统分支油路上。
2.PALL滤芯解决问题：
过滤器按其过滤精度(滤去杂质的颗粒大小)的不同，有粗过滤器、普通过滤器、精密过滤器 和特精过滤器 四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
3.PALL滤芯内容概述：
- 产品介绍
- 技术参数
- 应用领域
- 使用选择的注意事项
- PALL滤芯型号说明
- 执行标准
- 相关链接
- PALL滤芯技术规格
- 配套设备
- 颇尔滤芯部分型号：
4.PALL滤芯的技术工艺：
- 采用螺旋绕带加强的支撑，保证滤材的稳固。
- 每款滤芯都有其加工工艺，颇尔滤芯也不例外，只是因为它是替代国外品牌，技术工艺有稍有不同，比如说其滤材比国产的要多两层，而且如果要达到3um的过滤精度，必须采用进口的玻纤滤材才能达到。经过测试，一般的国产玻纤滤材绝对达不到这个3um的过滤精度，最多10um。所以大家选购的时候要注意这一点。
- 采用由表及里、沿流动方向逐渐缩小的渐变孔径结构。分层拦截不同尺寸的污染颗粒。实现深层纳垢。从而大大提高了使用寿命。
- 滤材由专利纤维和树脂通过特有工艺制成。具有固定的空隙结构，滤材无脱落。被拦截的污染颗粒不会因压差和流量的脉动而产生“卸料”现象。
临湘净化设备HC8314FKP16ZVd抗磨液压油国产化PALL滤芯
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
关键词：
pall滤芯 颇尔滤芯 HC8314FKP16Z 8314 颇尔
净化设备HC8314FKP16Z抗磨液压油国产化PALL滤芯
二、正文
1.产品介绍
PALL滤芯主要用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
根据所用原材料不同，滤芯的使用寿命也会不同。随着使用时间的延长，水中的杂质会堵塞滤芯，活性炭滤芯会吸附饱和。所以，一般来说，PP滤芯3个月需要更换，而活性炭滤芯6个月需要更换。而中空纤维由于不能清洗，一般都是放置在PP棉和活性炭的后端使用，否则比较容易堵塞，作为净水设备末端除菌使用则1-2年需要更换。
8314系列型号：
- HH8314F40++XBR24DC
- HH8314F40**XBR24DC
- HH8314F40KNUBR24DC
- HC8314FKP39Z
- HC8314FKP16H
- HH8314F40++XB1
- HC8314FKP16Z
- HC8314FKN39H
净化设备HC8314FKP16Z抗磨液压油国产化PALL滤芯
临湘净化设备HC8314FKP16ZVd抗磨液压油国产化PALL滤芯
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技术参数
品牌:pall 型号：HC8314FKP16Z 滤材：玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V 应用领域：汽车、 化工、 石油、 制药、 轻工、 食品、 选矿、 水处理、 电镀、 冶金、 染料、 纺织 公称压力：21bar-210bar 工作温度：-30℃～+110℃ 过滤精度：1μ ~ 100μ 密封材料：氟胶圈 丁晴胶 工作介质：一般液压油、磷酸脂液压油、乳化液、水-乙二醇
临湘净化设备HC8314FKP16ZVd抗磨液压油国产化PALL滤芯
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.应用领域
- 纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
- 火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
- 电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
- 机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
- 冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
- 铁路内燃机及发电机：润滑油及机油的过滤。
- 石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。
- 汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
4.使用选择的注意事项
- 滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
- 滤芯具有足够的强度，不因液压的作用而损坏。
- 滤芯抗腐蚀性能好，能在规定的温度下持久地工作。
- 能在较长时间内保持足够的通流能力。
- 过滤精度应满足预定要求。
- 滤芯清洗或更换简便。
5.PALL滤芯型号说明
?| HC | 8300 | FKN | 16 | H |
| ↓ | ↓ | ↓ | ↓ | ↓ |
| 型 号 | 系列号 | 滤材 精度 | 尺寸 系列 | 密封材 |
| HC | H:丁腈橡胶 | |||
| UE | Z:氟橡胶 |
精度说明（一）：
| 型 号 | 精 度 | 型 号 | 精 度 | 型 号 | 精 度 |
| FDN | 6 | FKT | 25 | SDJ | 10 |
| FDP | 3 | FKZ | 1 | SDN | 6 |
| FDS | 10 | FUZ | 6 | SDP | 3 |
| FDT | 25 | FUP | 3 | SDS | 10 |
| FKN | 6 | FUS | 10 | SDT | 25 |
| FKP | 3 | FUT | 25 | SKJ | 10 |
| FKS | 10 | SKN | 6 |
精度说明（二）：
| 型 号 | 精 度 | 型号 | 精 度 |
型 号 （此列为金属网） |
精 度 |
| SKP | 3 | AZ | 3 | EOM | 25 |
| SKS | 10 | AP | 5 | EON | 50 |
| SKT | 25 | A | 7 | EOR | 80 |
| SUN | 6 | AS | 12 | EOS | 100 |
| SUP | 3 | AT | 22 | EOA | 150 |
| SUS | 10 | ||||
| SUT | 25 |
特殊型号说明：
| 型 号 | 对应型 |
| HC8304FKNRH | HC8304FKN4H |
| HC9604FKNSH | HC9604FKN8H |
| HC8900FKNTH | HC8900FKN13H |
| HC9604FKNUH | HC9604FKN16H |
| HC9604FKNVH | HC9604FKN26H |
| HC9604FKNXH | HC9604FKN39H |
6.执行标准
1.GB/T14041.4-993(ISO3723-1976)
- 标准名称:液压滤芯—端载荷试验方法
- 适用设备:滤芯抗破裂试验台50
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
- 标准名称:《泵的振动测量与评价方法》
(ISO2942-2004)
- 标准名称:液压滤芯结构完整性检验
- 适用设备:冒泡试验台MP-15K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-15000 Pa
- 标准名称:《真空净油机技术条件》
- 标准名称:《往复活塞氧气压缩机 验收试验》
-
标准主要内容:本标准规定了往复活塞氧气压缩机（以下简称氧压机）的验收试验方法、氧压机的容积流量和消耗功率的测量以及由测定值换算到规定工况下性能值的方法。
本标准适用于常压吸气的氧压机的型式性能试验和简化验收实验。
- 标准名称:《水润滑往复活塞高压氧气压缩机 技术条件》
-
标准主要内容:本标准规定了水润滑往复活塞高压氧气压缩机（以下简称氧压机）的技术性能、技术要求、试验方法、验收规则和标志、包装及贮存等。
本标准适用于吸气压力为（0.0005～0.0050）MPa、额定排气压力为（14.7～16.5）MPa，公称容积流量不大于200m3/h，气缸用蒸馏水润滑的充瓶用氧压机。
- 标准名称:《往复活塞中压氧气压缩机 技术条件》
-
标准主要内容:本标准规定了往复活塞中压氧气压缩机（以下简称氧压机）的技术性能、技术要求、试验方法、检验规则和标志、包装及贮存等要求。
本标准适用于吸气压力为（0.002～0.025）MPa、额定排气压力为（2～3）MPa、公称容积流量不大于7000 m3/h的氧压机。
- 标准名称:《运行中变压器油油质标准》
- 标准名称:《渗透焊伤法》
- 标准名称:《泵用抗磨白口铸件》
7.相关链接
RFA系列回油过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,液压过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等CS-AL-4R,超精密滤油机,滤油机,柴油,不锈钢,卓尼滤油机CS-AL-4R9bY柴油不锈钢超精密滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电
国产化,8314,HH8314F40++XBR24DC,pall过滤器,拉萨净化设备HH8314F40++XBR24DCj液压油国产化过滤器PALL价格,过滤净化技术,新乡市日欣净化设备有限
HC2216FKP14H,替代HC2216FKP14H,替代HC2216FKP14H滤芯,替代HC2216FKP14H PALL颇尔滤芯,颇尔滤芯,替代HC2216FKP14H PALL颇尔
0653FAG39Z,离子交换树脂,离子树脂,HC0653FAG39Z,RP0653FAG39Z,替代0653FAG39Z,离子交换树脂,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的
真空滤油车,滤油机,ZLYC-32,滤油机厂家,树脂,汽轮机油,海南滤油机ZLYC-32i7J汽轮机油树脂真空滤油车生产,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过
微型便携滤油机,煤油,BLYJ-16,滤油机厂家,高质量,日欣净化,日欣净化BLYJ-16r5p煤油高质量微型便携滤油机厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂
实用,高粘度滤油车,滤油机厂家,液压油,GLYC-25,滨州滤油机厂家GLYC-25yCN液压油实用高粘度滤油车,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门
离子除酸滤芯,防爆式滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,离子除酸滤芯,离子交换树脂,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械
日欣净化滤油机厂家
http://www.ghuolvjinghua.com
8.PALL滤芯技术规格
- 材料：玻纤滤纸-BN 不锈钢编织网-W 木浆滤纸-P 不锈钢烧结网-V
- 压力：H-32MPa M-16MPa C-3.0MPa L-1.6MPa
- 密封材料： Z-氟胶圈 D-丁腈胶圈
- 精度：1-3um 3-5 um 5-12 um 20-25 um ..
9.配套设备 ZLYC-50 真空滤油机
| 型号 | ZLYC-50 |
| 额定真空度Pa | ≤-0.095 |
| 额定流量L/min | 50 |
| 滤芯更换压差MPa | 0.2 |
| 粗过滤精度μm | 100 |
| 1级精过滤精度μm | 10、20 |
| 2级精过滤精度μm | 3、5 |
| 外形尺寸mm LxBxH | 1500x1060x1800 |
| 总功率kw | 36 |
| 重量kg | 680 |
| 电 源 | AC 380V三相，50Hz |
| 滤后含气量（体积比） | ≤0.2％ |
| 滤后含水量ppm | 5～30 |
| 额定压力MPa | 0.6 |
注：*过滤精度，如03精过滤为3微米
**适用介质，省略：一般液压油 BH：水-乙二醇，V:磷酸脂液压油
***适应介质粘度 ≤100cSt,当介质粘度过高或油液温度低时，需增加加温装置
****防爆型：型号前加F，省略：普通型。
外形尺寸：
ZLYC-50 性能特点
整机结构：整机一体化桥架结构，减小了体积。采用整体可拆卸油槽，保证地面无油作业，减少环境污染。有移动式、固定式、全封闭式、车载式等多种型号可供选择。真空系统：由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计，极大地增加了油液在真空系统中的表面积，并最大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统，使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。自动控制系统：本机采用变频器、液位变送器、温度传感仪、真空度传感仪等一系列自动控制仪表采集设备运行的各种信息，交由中心处理器进行处理，自动控制整台设备的运行并监视设备的运行状况。本机带有各种保护装置（过载保护、过压保护、相序保护、异常运行停机保护），可确保设备安全运行。过滤系统：采用三级过滤，吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器，使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料，可分层过滤不同粒径的颗粒，极大地提高了滤芯的使用寿命。具有完善的滤芯结构，可有效降低滤材的表面流速，获得稳定的过滤精度。加热系统：采用分段逐级加热，表面热负荷小于1.0W/cm2，不会过热引起油液变质。油温可在0～100℃任意调节，自动控制，并设有保护装置，当进油量过少时自动停止工作，避免干烧引起加热器的损坏。10.颇尔滤芯部分型号：
ZL12CX-122/100 TZX2-630*3HC2216FKP4H 离子交换树脂滤芯HC0653FAG39Z
HC0101FKT18H HC2207FKN6H
HC2208FKP6H HC2206FKN3H
HC8314FKN39H HC2208FKP4H
0030D005BN3HC HC0101FKP36H
滤芯 HX.BH-10*30 HC2206FKP3H
HC2207FKP6H HC0101FKS18H
HC2207FKN3H HC2208FKN6H
滤芯 TZX2-63*10Q3 滤油器WUI-A630*180FS
滤芯 FBX-630*30 HC2208FKN4H
HC0101FKN18H HC0101FKP18H
滤油器 YWU-160*80-J 纤维素滤芯 ZS.1100B-004
ZX-400*100 纤维素滤网 HY-1-001
SFAX.BH100*5 STZX2-400*40
XU-16×80-J HC0101FKS36H
HC2206FKP6H HC2206FKN6H
HC2207FKP3H HBJP25-15-10
4PD110*160A10 HC0101FKT36H
HC0101FKN36H 滤油器WU-H40*80S
