上饶BLYJ机油高档微型便携滤油机图文说明

2018/03/08 14:39
浏览量

BLYJ高档滤油机厂家微型便携滤油机机油
BLYJ机油高档微型便携滤油机滤油机厂家


一、前记

1.微型便携滤油机内容概述:

  1. 产品介绍
  2. 技术参数
  3. 维护
  4. 使用注意事项
  5. 应用领域
  6. 执行标准
  7. 相关链接
  8. 性能特点
  9. 汽机抗燃油 5.试运步骤

2.微型便携滤油机解决问题:

小型过滤机系列是我公司研制的一种超便携式的加油、滤油机。本机携带方便,可在野外随时随地对各种液压润滑设备进行加注,并可对油液进行净化。

3.微型便携滤油机的特点:

  1. 过滤器可根据用户的不同需要,选择不同的精度,达到所需要的要求。
  2. 滤油器壳体采用快开结构,不需要特殊工具便能迅速快捷地打开上盖,更换滤芯。
  3. 采用热继电器保护,防止电机过载所造成的电机损坏。
  4. 本滤油机包括一个由电机驱动的专用齿轮泵,具有噪音低、自吸能力强,运转平稳等特点。
  5. 它具有携带方便、可靠性高、操作快捷、维护简单、使用简便等特点。

4.微型便携滤油机的过滤应用:

  1. 液压润滑系统的旁路过滤;
  2. 液压润滑系统工作时的旁路过滤;
  3. 过滤新油;
  4. 加注新油并过滤;
  5. 净化正在使用中的油液;
  6. 液压润滑系统加油和定期保养;

上饶BLYJ机油高档微型便携滤油机图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

微型便携滤油机 高档 滤油机厂家 机油

机油微型便携滤油机高档BLYJ滤油机厂家
BLYJ机油高档微型便携滤油机滤油机厂家

二、正文

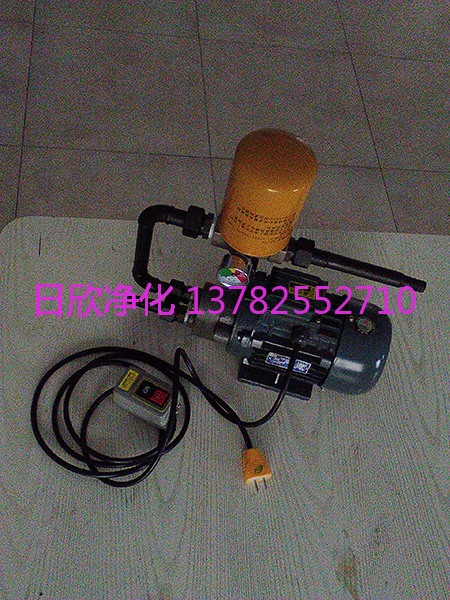

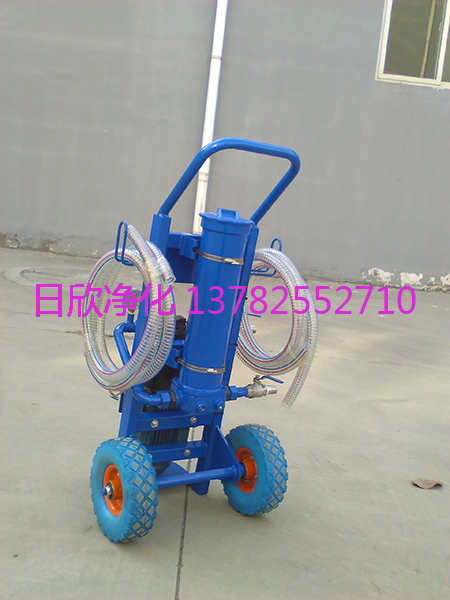

1.产品介绍

本机携带方便,可在野外随时随地对各种液压润滑设备进行加注,并可对油液进行净化。

小型过滤机系列是我公司研制的一种超便携式的加油、滤油机。

新乡市日欣净化设备有限公司微型便携滤油机系列型号:

  • BLYJ-6
  • BLYJ-10
  • BLYJ-16

高档微型便携滤油机滤油机厂家BLYJ机油
BLYJ机油高档微型便携滤油机滤油机厂家


上饶BLYJ机油高档微型便携滤油机图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

型    号 BLYJ-6_*/** BLYJ-10_*/** BLYJ-16_*/**
额定流量L/min 6 10 16
电    源 AC 380V三相,50Hz
报警压差MPa 0.2
外形尺寸mm
LxBxH
650x680x980 650x680x980 720x680x1020
推荐使用粘度cSt 10~160
电机功率kw 0.18 0.25 0.35
额定压力MPa 0.34
使用温度℃ 5~80
原始压力损失MPa ≤0.02
粗过滤精度um 40目
精过滤精度um 3、5、10、20、40
重量kg 13 16 18

注:*-过滤精度,如03为3微米
     **-过滤介质,省略:普通液压油;BH:水-乙二醇;V:磷酸酯液压油
    ***-防爆型: 型号前加F,省略:普通型

外形尺寸:

滤油机厂家


上饶BLYJ机油高档微型便携滤油机图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.微型便携滤油机的维护

采用优质的原材料和零部件制造,保证整机质量优良。为正常发挥本机的功能,延长其使用寿命,除必须按照使用要求操作外,还应注意必要的维护和保养。

滤芯更换

滤芯应用到一定程度,就会积污,整体压力增大,过滤能力降低,这时需要对滤芯进行更换。首先切断电源,关闭进出油口球阀。逆时针旋转上盖把柄,取下上盖。拔出旧滤芯。插入新滤芯,按下小红柱,顺时针旋紧上盖。旋松排气丝堵,起动系统,待气体排出后,旋紧排气丝堵。

油泵密封圈更换

泵密封圈使用一段时间,随着油泵工作一段时间后,密封圈就会出现不同程度的磨损,影响密封,从而影响油泵吸油。

首先切断电源,关闭进出油口球阀。松开油泵进出口的联接。松开油泵与筒形法兰之间的联接,轻轻取下油泵。从油泵轴上取下联轴器和连接键,取出损坏的氟橡胶径向轴密封,换上新的氟橡胶径向轴密封;照原样安装。

4.微型便携滤油机使用注意事项

起动后,如发现有异常震动和噪音,请按故障处理一节中的步骤处理。

每次接通电源前,应确认电源电压是否与本机要求相符。

起动前,应打开进出口球阀。

机器使用一段时间后,如油封磨损量超过设计标准,油泵轴端会出现油液渗漏,及时更换密封圈。

接通电源后,正常情况下电源指示灯亮,报警指示灯(压差、相序)和蜂鸣器不工作;如不正常,请按故障处理一节中的步骤处理。

5.应用领域

  1. 铁路内燃机及发电机:润滑油及机油的过滤。
  2. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  3. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
  4. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  5. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  6. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  7. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  8. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。

6.执行标准

1.JB/T 6893-2010:
  • 标准名称:《往复活塞中压氧气压缩机 技术条件》
  • 标准主要内容:本标准规定了往复活塞中压氧气压缩机(以下简称氧压机)的技术性能、技术要求、试验方法、检验规则和标志、包装及贮存等要求。
    本标准适用于吸气压力为(0.002~0.025)MPa、额定排气压力为(2~3)MPa、公称容积流量不大于7000 m3/h的氧压机。
2.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
3.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
4.JB/TQZ369:
  • 标准名称:《泵用铸铁件焊补》
5.ZBJ051.004:
  • 标准名称:《金属焊接通用技术规范》
6.GB/T8098-95:
  • 标准名称:《泵的噪声测量与评价方法》
7.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:多次通过试验台100
  • 主要参数:测量滤芯过滤精度范围:4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选30L/min—100L/min
8.JB/T6880.1-93:
  • 标准名称:《泵用灰铸铁件》
9.GB4942:
  • 标准名称:《电机外壳保护等级》
10.JB/T6880.2-93:
  • 标准名称:《泵用铸钢件》
11.QB5226:
  • 标准名称:《电气设备通用技术条件》
12.GB/T7595-2000:
  • 标准名称:《运行中变压器油油质标准》
13.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
14.JB/TQZ368:
  • 标准名称:《泵用铸钢件焊补》

7.相关链接

HC9804FKS4H,HC9804FKS4H PALL,HC9804FKS4H PALL滤芯,HC9804FKS4H颇尔滤芯,替代HC9804FKS4H PALL颇尔滤芯,替代PAll颇尔
日欣净化,HQ25.300.23Z,EH油,树脂除酸,滤芯,日欣净化HQ25.300.23ZoN_EH油树脂除酸滤芯,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
磷酸酯油,滤油机厂家,ZLYC-32,日欣净化,离子交换树脂,真空脱水净油机,日欣净化ZLYC-32GPv磷酸酯油离子交换树脂真空脱水净油机厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡
HC9700FKZ18H,HC9700FKZ18H PALL,HC9700FKZ18H PALL滤芯,HC9700FKZ18H颇尔滤芯,替代HC9700FKZ18H PALL颇尔滤芯,替代P
高级,高粘度滤油机,润滑油,GLYC系列,滤油机,来安滤油机GLYC系列wai润滑油高级高粘度滤油机厂家,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门
过滤器,除杂质,LYC-J150,机油,聚结脱水净油机,过滤器LYC-J150YB6机油除杂质聚结脱水净油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电
HC6300FKZ13Z,HC6300FKZ13Z PALL,HC6300FKZ13Z PALL滤芯,HC6300FKZ13Z颇尔滤芯,替代HC6300FKZ13Z PALL颇尔滤芯,替代H
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

8.性能特点

设有三级过滤、轻便灵活、操作方便、超低价格、不用滤纸、不污染场地
  1. 整机效率高,工作噪音低,寿命长。
  2. 提供最佳的性能和最紧凑的设计。
  3. 采用优质滤材,纳污量大、耐腐蚀、耐高温,机械强度好,除杂质精度高。
  4. 该机小型轻便,移动灵活。
  5. 油中机械杂质经过滤后达国家新油标准。

9.滤油机厂家汽机抗燃油 5.试运步骤

5.1试运前的检查
5.1.1检查系统有关阀门已打开,系统畅通。
5.1.2检查电气仪表回路正常,电机绝缘合格。
5.1.3检查冷却水畅通。
5.1.4检查蓄能器预充氮气压力为10MPa。
5.1.5拉合闸试验良好,通知电气送上动力电源和操作电源。
5.1.6短暂地将#1循环油泵启动,然后立即停止,观察并确定电机转向;用同样的方法确定#2循环油泵和两台抗燃油泵电机的转向。
5.2油箱首次充油
5.2.1将充油软管与#1循环油泵充油阀连接。
5.2.2将充油软管的吸入端插入油桶至离油桶底面约50mm处,这样可防止将油桶中的沉淀物吸入油箱。
5.2.3开启#1循环油泵充油阀,关闭油箱底部循环油泵的对应吸入口。
5.2.4启动#1循环油泵。
5.2.5当一只油桶接近抽空时,停止循环油泵,关闭充油阀。
5.2.6换另一只油桶,重复以上步骤直至油箱油位达到油箱高油位标记。
5.2.7提起充油软管,停泵,关闭充油阀,拆除充油软管,充油阀装上堵头。
5.2.8打开加热器开关。
5.2.9将油箱下部的两循环泵吸油口开启。
5.2.10启动任一循环油泵。在启动抗燃油泵之前,循环回路至少应连续运行4小时。
5.3系统冲洗
5.3.1从各油动机上拆下伺服阀(或安装板),装上冲洗阀,并将冲洗阀置于中位。
5.3.2关闭每个油动机滤油器上的所有阀门。
5.3.3选择一个位置最高的油动机,开启其滤油器进口及出口阀。
5.3.4用冲洗滤芯替代下列滤油器中原来的滤芯。
a. 油动机滤油器(共5个)
b. 抗燃油泵出口滤油器(每台泵1个)
c. 油循环泵出口滤油器
5.3.5从各油动机上拆下所有节流孔及卸荷阀,将其挂上标签,放置在安全、干净的地方。
5.3.6使遮断隔离阀组的隔离控制阀带电,将高压保安油的排油口封住。
5.3.7冲洗油动机供油管及回油管。
a. 确认油温大于24℃。
b. 确认油循环泵出口滤油器差压已稳定。
c. 启动#1、#2抗燃油泵,调整压力补偿器使抗燃油泵出口压力低于4.1MPa。冲洗过程中,两台抗燃油泵同时运行。
d. 缓慢开启供油管的隔离阀,检查系统泄漏情况及油箱油位处于正常范围。
e. 在冲洗过程中,任何一个滤油器的差压达到设定值就应立即更换。
f. 逐个开启油动机进口及出口的隔离阀进行冲洗。冲洗系统直至所有滤油器的差压稳定。
g. 缓慢开启各蓄能器隔离阀及排放阀,冲洗1小时以上。
h. 所有滤油器差压稳定,冲洗可以结束,停两台抗燃油泵。
i. 将各油动机对应的泄荷阀及节流孔重新装上,关闭各蓄能器的排放阀。
j. 启动抗燃油泵,利用冲洗阀开关使油动机从关到开,再从开到关循环8到12次,以保证有足够的流量流过油缸。
5.3.8使遮断隔离阀组的隔离控制阀失电,将高压保安油的排油口打开。冲洗遮断隔离阀组30分钟以上。
5.3.9以上冲洗过程至少应进行18小时,差压稳定后采样检验,在等待检验结果的同时,应继续进行冲洗。直到采样结果符合要求,冲洗可结束。
各临时措施恢复正常。
5.4抗燃油系统启动
5.4.1确认油箱油位、冷却水、控制电源和操作电源、有关阀门位置等都已正常。
5.4.2加热器控制开关置于“开”位。
5.4.3启动任一台循环油泵,投入再生装置。
5.4.4确认油温大于20℃。
5.4.5启动任一台抗燃油泵,注意电流和振动情况,出口压力调整为14MPa,检查系统有无泄漏。
5.4.6检查投入蓄能器。
5.4.7检查投入冷油器。
5.4.8正常运行时检查:
a. 确认油箱油位略高于低油位报警10~20mm,油箱油位不得太高,否则遮断时将引起溢油;
b. 确认油温在35℃~54℃之间;
c. 确认供油压力在13.5MPa~14.5MPa之间;
d. 确认所有泵出口滤油器压差小于0.5MPa;
e. 检查空气滤清器的直观机械指示器是否触发,触发则需更换;
f. 检查泄漏、不正常的噪音及振动;
g. 确认循环油泵出口压力小于1MPa;
h. 确认再生装置的每个滤油器压差小于0.138MPa。
5.5联锁保护
5.5.1抗燃油箱油位
——油位“高油位”,报警;
——油位“低油位”,报警;
——油位“低低位”,停抗燃油泵。
5.5.2抗燃油压
——油压≤11.2MPa,报警,联启备用泵;
——油压≤7.8MPa,停机(三取二)。
5.5.3抗燃油温度
——油温≤20℃,禁止启动抗燃油泵,手动投电加热器;
——油温≤35℃,联关冷却水电磁阀;
——油温≥45℃,联开冷却水电磁阀;
——油温≥54℃,自动停电加热器。
