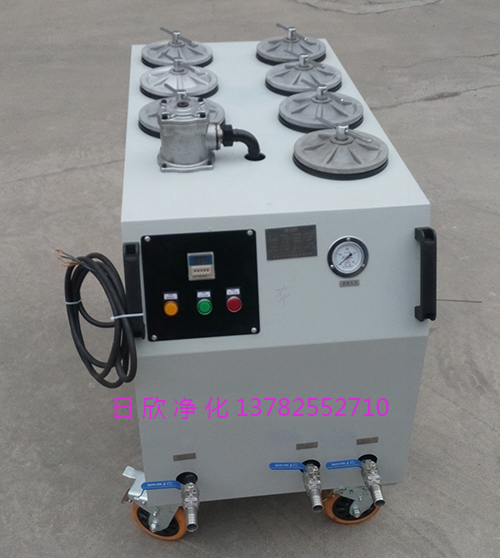

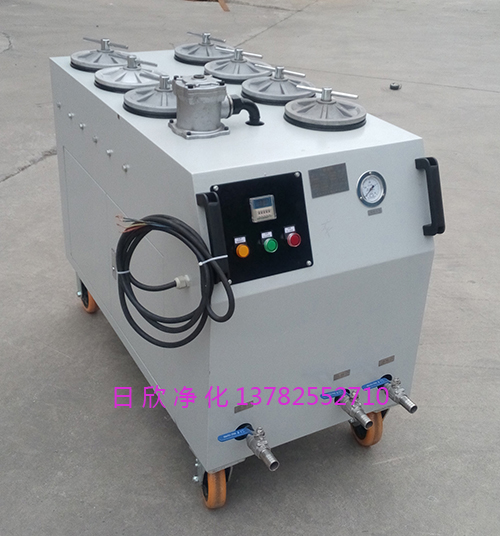

过滤器CS-AL系列T工业齿轮油高粘油超精密过滤机

2018/03/21 14:39
浏览量

CS-AL系列工业齿轮油过滤器高粘油超精密过滤机
过滤器CS-AL系列工业齿轮油高粘油超精密过滤机


一、序言

1.超精密过滤机的特点:

  1. 采用热继电器保护,防止电机过载所造成的电机损坏。
  2. 管路设有溢流保护装置,可有效保护液压系统的安全。
  3. 本滤油机包括一个由电机驱动的专用齿轮泵,具有噪音低、自吸能力强,运转平稳等特点。
  4. 滤油器壳体采用快开结构,不需要特殊工具便能迅速快捷地打开上盖,更换滤芯。
  5. 高压管路设有溢流保护装置,可有效保护液压系统的安全。
  6. 吸油口粗过滤器保护油泵,并延长主过滤器的使用寿命。
  7. 精过滤器可根据用户的不同需要,选择不同的精度,达到所需要的要求。

2.超精密过滤机的过滤应用:

  1. 加注新油并过滤;
  2. 净化正在使用中的油液;
  3. 接入液压润滑系统全面提高系统的清洁度;
  4. 过滤新油;
  5. 液压润滑系统加油时的过滤;
  6. 液压润滑系统的旁路过滤;
  7. 液压润滑系统投入运行前的循环过滤;
  8. 液压润滑系统工作时的旁路过滤;

3.超精密过滤机解决问题:

精密场合的液压润滑油的不停机的在线旁路超精密过滤,全面提升油品的清洁度。

4.超精密过滤机内容概述:

  1. 产品介绍
  2. 技术参数
  3. 保养注意事项
  4. 工作原理
  5. 应用领域
  6. 执行标准
  7. 相关链接
  8. 性能特点
  9. 离子交换树脂过滤器

过滤器CS-AL系列T工业齿轮油高粘油超精密过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

过滤器 CS-AL系列 高粘油 超精密过滤机 工业齿轮油

过滤器超精密过滤机CS-AL系列高粘油工业齿轮油
过滤器CS-AL系列工业齿轮油高粘油超精密过滤机

二、正文

1.产品介绍

精密机械液压润滑系统投入运行前的循环清洗过滤。精密场合的液压润滑油的不停机的在线旁路超精密过滤,全面提升油品的清洁度。像加油机一样液压润滑油的加注过滤。

新乡市日欣净化设备有限公司超精密过滤机系列型号:

  • CS-AL-7R
  • CS-AL-1R
  • CS-AL-3R
  • CS-AL-6R
  • CS-AL-4R
  • CS-AL-2R
  • CS-AL-5R

过滤器高粘油工业齿轮油超精密过滤机CS-AL系列
过滤器CS-AL系列工业齿轮油高粘油超精密过滤机


过滤器CS-AL系列T工业齿轮油高粘油超精密过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

型    号 CS-AL-1R_*/** CS-AL-2R_*/** CS-AL-3R_*/** CS-AL-4R_*/** CS-AL-5R_*/** CS-AL-6R_*/** CS-AL-7R_*/**
重量kg 66 86 90 108 112 120 135
推荐使用粘度cSt 10~180
额定压力MPa 1.6
原始压力损失MPa ≤0.25
外形尺寸mm
LxBxH
380x500
x680
380x500
x 680
600x500
x680
600x500x
680
680x500x
1000
1100x500
x1000
1100x500
x1000
额定流量L/min 3 6 9 12 15 18 24
粗过滤精度um 100
精过滤精度um NAS1638 3-6级
电机功率kw 0.2 0.2 0.4 0.4 0.55 0.75 0.75
电    源 AC 380V三相,50Hz
使用温度℃ 5~80
滤芯更换压差MPa 0.8

注:*-过滤精度,如03为3微米
   **-过滤介质,省略:普通液压油;BH:水-乙二醇;V:磷酸酯液压油
   ***-防爆型: 型号前加F,省略:普通型

外形尺寸:

滤油机厂家


过滤器CS-AL系列T工业齿轮油高粘油超精密过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.保养注意事项

滤油机吸油过程中吸入空气应及时打开排气阀,排净空气后及时关闭排气阀。吸油过程中泵的声音变大,吸油不畅请考虑泵前粗过滤是否堵塞,及时取出清洗后再用。压力表变化大,压差发讯报警时及对滤芯进行更换。滤油机启动时不能使泵反转,以免吸油泵的轴封被吹出导致吸入空气。

4.超精密过滤机工作原理

电气控制系统,能够实现设备的自动化运转和压力指示表和压差报警系统,能够随时观察滤芯的堵塞情况和在滤芯堵塞时发出警报,及时更换滤芯,保证油品的清洁度,保证系统的安全运行。坚实的底部硬盘设计,安装的轮子使得他能够像便移式滤油车一样自由移动,可以实现对不同设备的油品清洁过滤。采用滤筒并联的模式来全面提高油液通过的面积,减缓流速。优质的滤材,加上超大的过滤面积,使得油品上下游的β值的控制异常卓越,同时并联加多级过滤的模式,使得滤芯的寿命得到很大的提高。

5.应用领域

  1. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
  2. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  3. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  4. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  5. 铁路内燃机及发电机:润滑油及机油的过滤。
  6. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  7. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  8. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

6.执行标准

1.GB/T17486-2006
(ISO3968-2001)
  • 标准名称:液压滤芯 压降流量特性的测定
  • 适用设备:流阻试验台200
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程0.6MPa,流量段根据需要可选0L/min—200L/min
2.JB/T5285.3-2001:
  • 标准名称:《真空净油机质量分等》
3.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:多次通过试验台100
  • 主要参数:测量滤芯过滤精度范围:4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选30L/min—100L/min
4.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
5.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
6.JB/TQ367:
  • 标准名称:《泵用铸铁件技术条件》
7.JB/T 2902-2010:
  • 标准名称:《水润滑往复活塞高压氧气压缩机 技术条件》
  • 标准主要内容:本标准规定了水润滑往复活塞高压氧气压缩机(以下简称氧压机)的技术性能、技术要求、试验方法、验收规则和标志、包装及贮存等。
    本标准适用于吸气压力为(0.0005~0.0050)MPa、额定排气压力为(14.7~16.5)MPa,公称容积流量不大于200m3/h,气缸用蒸馏水润滑的充瓶用氧压机。
8.GB/T17486-2006
(ISO3968-2001)
  • 标准名称:液压滤芯 压降流量特性的测定
  • 适用设备:流阻试验台600
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选200L/min—600L/min
9.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:滤芯抗破裂试验台200
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
10.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
11.JB/T6880.2-93:
  • 标准名称:《泵用铸钢件》

7.相关链接

HYDAC滤油机,OFU10V1N2B10B,日欣净化,滤油机厂家,替代,齿轮油,日欣净化OFU10V1N2B10B齿轮油替代HYDAC滤油机厂家,互联网+过滤净化技术,新乡市日欣净化设备有
HC9700FKZ18H,HC9700FKZ18H PALL,HC9700FKZ18H PALL滤芯,HC9700FKZ18H颇尔滤芯,替代HC9700FKZ18H PALL颇尔滤芯,替代P
GLYC,日欣净化,汽轮机油,滤油机厂家,高粘油过滤机,高品质,日欣净化GLYC汽轮机油高品质高粘油过滤机厂家,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为
废油再生滤油车,高级,食品油,LYC-G32,滤芯,滤芯LYC-G32r4B食品油高级废油再生滤油车,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金
LYC-B25,高粘度,日欣净化,高精度净油车,滤油机厂家,润滑油,日欣净化LYC-B25EAV润滑油高粘度高精度净油车厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂
HC8304FKZ39Z,HC8304FKZ39Z PALL,HC8304FKZ39Z PALL滤芯,HC8304FKZ39Z颇尔滤芯,替代HC8304FKZ39Z PALL颇尔滤芯,替代H
日欣净化,滤芯,HQ25.300.21Z,高品质,磷酸酯油,日欣净化HQ25.300.21ZYoc磷酸酯油高品质滤芯,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

8.性能特点

设有三级过滤、轻便灵活、操作方便、超低价格、不用滤纸、不污染场地
  1. 整机效率高,工作噪音低,寿命长。
  2. 该机小型轻便,移动灵活。
  3. 采用优质滤材,纳污量大、耐腐蚀、耐高温,机械强度好,除杂质精度高。
  4. 油中机械杂质经过滤后达国家新油标准。
  5. 提供最佳的性能和最紧凑的设计。

9.日欣净化离子交换树脂过滤器

──电厂抗燃油系统的最佳解决方案

新乡市日欣净化设备有限公司是专业从事抗燃油处理的公司,其离子交换树脂产品在欧洲和北美地区用于EHC 系统中已经有十几年的历史了,有着超过30,000,000 工作小时的使用经验,在磷酸酯抗燃油的品质控制方面取得了显著的成效,提高了整套控制系统的性能,减少了维护费用和换油成本,取得了巨大的经济效益。

公司的离子交换树脂产品具有如下特点:

  1. 抗燃油在滤芯内部沿轴向方向流动,与介质有长的接触时间,保证处理效果。
  2. 不会释放出金属离子,因此不会与磷酸酯发生反应产生凝胶状的磷酸金属盐,不会发生伺服阀粘结故障。
  3. 全不锈钢结构,工作压力可达1.0MPa,不会破裂,不会产生污染。
  4. 通过吸附作用而不是中和作用处理抗燃油中的酸性物质,处理过程中不会产生水分,因此不需要真空脱水。
  5. 提高磷酸酯抗燃油的电阻率,避免元件发生电化学腐蚀。
  6. 离子交换树脂产品以滤芯的形式在市场上销售,滤芯的规格尺寸与硅藻土相同,可以直接升级替代原EHC 系统中使用的除酸滤芯。
  7. 采用球状离子交换树脂,颗粒均匀不会产生泄漏,不会对抗燃油造成颗粒污染。
  8. 可以大量节约换油的成本,油的消耗量减少80%以上。
  9. 能滤除磷酸酯抗燃油中由于使用硅藻土过滤器而产生的金属离子(Ca、Mg、Na、Fe)。并保持抗燃油中的各种金属离子含量低于10ppm。
  10. 除酸能力为强,高于硅藻土700%,高于活性氧化铝和改性氧化铝 250%。并能保持EHC 系统中磷酸酯抗燃油的酸值低于0.08。
  11. 用过的离子交换树脂滤芯可由厂家再生处理,不会对环境造成污染。



对于国内常用的EHC 系统,该滤芯的工作流量不大于4L/min,使用寿命约为1~2 年。使用时可以根据抗燃油的性能指标进行投运,也可以连续投运。
