过滤ZLYC-200g47透平油高档真空脱水滤油机

2017/12/09 12:59
浏览量

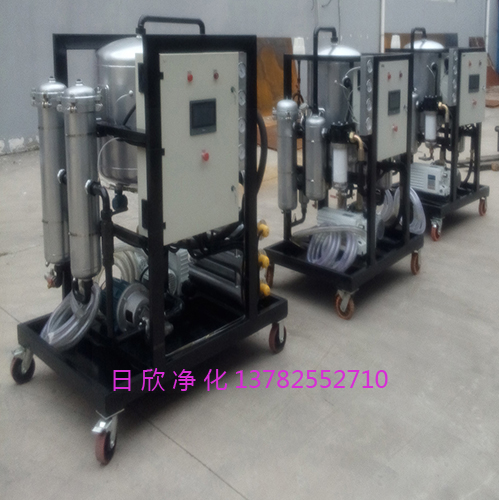

过滤真空脱水滤油机高档透平油ZLYC-200
过滤ZLYC-200透平油高档真空脱水滤油机


一、叙言

1.真空脱水滤油机解决问题:

真空滤油机在生产用油,如:变压器油、透平机油、机床润滑油、开关油、互感器油等油液的现场处理方面有着广泛的用途。工业用油使用一段时间后,油液中会出现水污染和颗粒污染等,这会加速油液变质,加快金属疲劳,加剧液压元件的磨损,并会使绝缘油丧失介电强度。真空滤油机能在不停产的情况对油液进行动态处理,降低生产运行成本,杜绝废油燃烧、排放,避免了由此产生的环境污染。目前,我国生产此类滤油机的生产厂家较多,但其技术水平都不高,与国外同规格的滤油机相比差距较大,存在着能耗高,结构不合理,造型杂乱,油液处理精度不高等问题。

2.真空脱水滤油机适用油类:

  1. 电容器油;
  2. 透平油;
  3. 液压油;
  4. 变压器油;
  5. 润滑油;
  6. 绝缘油;
  7. 压缩机油;

3.真空脱水滤油机内容概述:

  1. 产品介绍
  2. 技术参数
  3. 执行标准
  4. 相关链接
  5. 性能特点
  6. 工作原理
  7. 应用领域
  8. 滤油机厂家离子交换树脂滤芯的特点及优势 一、抗燃油

4.真空脱水滤油机的过滤应用:

  1. 液压润滑油系统清洁度的全面提高;
  2. 各类油品的再生净化;
  3. 汽轮机油及变压器油的净化;
  4. 液压润滑油的除水及除杂质过滤;

过滤ZLYC-200g47透平油高档真空脱水滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

过滤 ZLYC-200 透平油 高档 真空脱水滤油机

ZLYC-200透平油真空脱水滤油机高档过滤
过滤ZLYC-200透平油高档真空脱水滤油机

二、正文

1.产品介绍

工作原理:雾化后的油在真空状态下进行脱水、脱气、提高电阻率、降低酸值,三组滤清器能滤除各种细微的固体杂质,同时特殊的再生吸附剂能除去油中的残物。

真空滤油机适用于发电行业及电器制造厂、造纸厂、电化厂、工矿企业的变压器油,汽轮机油(透平油),润滑油,液压油等工业用油的脱气、除杂滤水净化、抗燃油提高电阻率、降低酸值及废油再生。克服了一般真空滤油机只适用于脱除含微水油处理的缺点,是运行油净化最理想的专用设备。

新乡市日欣净化设备有限公司真空脱水滤油机系列型号:

  • ZLYC-50
  • ZLYC-25
  • ZLYC-200
  • ZLYC-100
  • ZLYC-150
  • ZLYC-32

过滤透平油ZLYC-200高档真空脱水滤油机
过滤ZLYC-200透平油高档真空脱水滤油机


过滤ZLYC-200g47透平油高档真空脱水滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

型号 ZLYC-200
额定真空度Pa ≤-0.095
额定压力MPa 0.6
额定流量L/min 200
重量kg 1500
电 源 AC 380V三相,50Hz
总功率kw 135
外形尺寸mm LxBxH 2000x1200x2200
滤芯更换压差MPa 0.2
滤后含气量(体积比) ≤0.2%
粗过滤精度μm 100
1级精过滤精度μm 10、20
2级精过滤精度μm 3、5
滤后含水量ppm 5~30

  注:*过滤精度,如03精过滤为3微米
     **适用介质,省略:一般液压油 BH:水-乙二醇,V:磷酸脂液压油
    ***适应介质粘度 ≤100cSt,当介质粘度过高或油液温度低时,需增加加温装置
    ****防爆型:型号前加F,省略:普通型。

外形尺寸:

日欣净化河南滤油机真空滤油机外形尺寸



过滤ZLYC-200g47透平油高档真空脱水滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.执行标准

1.GB4162:
  • 标准名称:《锻轧钢棒超声波焊伤》
2.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:多次通过试验台500
  • 主要参数:测量滤芯过滤精度范围:4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—500L/min
3.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
4.GB3216-89:
  • 标准名称:《离心泵、混流泵、轴流泵和旋转泵试验方法》
5.GB50065-1994:
  • 标准名称:《交流电气装置的接地设计规范》
6.GB/T17486-2006
(ISO3968-2001)
  • 标准名称:液压滤芯 压降流量特性的测定
  • 适用设备:流阻试验台600
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选200L/min—600L/min
7.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:多次通过试验台100
  • 主要参数:测量滤芯过滤精度范围:4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选30L/min—100L/min
8.JB/T5285.2-2001:
  • 标准名称:《真空净油机技术条件》
9.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台200
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
10.JB/TQZ369:
  • 标准名称:《泵用铸铁件焊补》
11.GB/T 14041.1-1993
(ISO2942-2004)
  • 标准名称:液压滤芯结构完整性检验
  • 适用设备:冒泡试验台MP-10K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-10000Pa
12.GB/T 14041.1-1993
(ISO2942-2004)
  • 标准名称:液压滤芯结构完整性检验
  • 适用设备:冒泡试验台MP-50K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-50000 Pa
13.JB/T5285.3-2001:
  • 标准名称:《真空净油机质量分等》
14.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min

4.相关链接

HC2257FKN10Z,HC2257FKN10Z PALL,HC2257FKN10Z PALL滤芯,HC2257FKN10Z颇尔滤芯,替代HC2257FKN10Z PALL颇尔滤芯,替代H
真空过滤机,滤油机厂家,滤油机,净化设备,日欣净化,滤油机厂家ZLYC-25gKy磷酸酯油脱色真空过滤机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、
润滑油,过滤器,GLYC-100,高粘度油过滤机,实用,高密过滤器GLYC-100_0u润滑油实用高粘度油过滤机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门
HC2256FKP10Z,HC2256FKP10Z PALL,HC2256FKP10Z PALL滤芯,HC2256FKP10Z颇尔滤芯,替代HC2256FKP10Z PALL颇尔滤芯,替代H
润滑油,真空滤油机,ZLYC-32,滤油机厂家,再生,方城滤油机厂家ZLYC-32qDh润滑油再生真空滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电
反冲洗过滤器的设计与应用(二),防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机
滤油机厂家,日欣净化,HC0653FAG39Z,抗燃油,不锈钢,滤芯,日欣净化HC0653FAG39Z64Q抗燃油不锈钢滤芯厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

5.性能特点

脱色净化系统:

脱色净化系统由我公司独有的脱色吸附材料来完成。我公司选用优质原料,采用先进的生产技术和工艺生产的脱色吸附剂,具有高效催化和吸附功能。不仅有较好的脱色能力,同时活性较高,带油率低,过滤速度较快,是最理想的脱色元件。

真空系统:

由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计,极大地增加了油液在真空系统中的表面积,并最大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统,使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。

加热系统:

采用分段逐级加热,表面热负荷小于1.0W/cm2,不会过热引起油液变质。油温可在0~100℃任意调节,自动控制,并设有保护装置,当进油量过少时自动停止工作,避免干烧引起加热器的损坏。

过滤系统:

采用三级过滤,吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器,使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料,可分层过滤不同粒径的颗粒,极大地提高了滤芯的使用寿命。具有完善的滤芯结构,可有效降低滤材的表面流速,获得稳定的过滤精度。

6.真空脱水滤油机工作原理

真空脱水能够有效去除油液中各种状态的水,并能去除油液中的空气和各种挥发性物质。

河南滤油机日欣净化真空脱水滤油机

不同的液体有着不同的饱和蒸气压。在70℃的温度下,水大约在30000 Pa压力下开始沸腾,而油则在5 Pa的低压下,才能沸腾。在相同的温度下,油的饱和蒸气压比水要低得多。因此,通过抽真空将油液液面的压力,降低到水的饱和蒸气压以下时,则油液中的水将发生剧烈的气化,并以蒸气的形式从油中溢出。

真空除水的效果主要与工作真空度和油液温度有关。真空度越低,温度越高,除水效果越好。油温一般在60℃左右,温度过高将加速油液的氧化。对于液压油,真空度一般在600~700 Pa,可使油中的含水量降至100ppm以下。对于变压器绝缘油,可采用更高的真空度,含水量可降到10ppm。

通过真空的吸力,油液从顶部进入真空罐内并通过喷嘴喷淋而下,油液中的水分在真空室内气化并被真空泵抽出,除水后的油液从底部排出。在真空室的中部填有亲油材料,使喷淋下来的油液分散在填充材料表面而形成很薄的油膜,以增大气液两相界面面积,并延长油液在气相空间中停留的时间。

清除固体颗粒:

为了清除悬浮的颗粒性物质,ZLYC高效真空滤油机通过三级过滤能够滤除引起轴承、泵和阀中的磨粒磨损的颗粒。它还清除可能聚积在阀芯与阀套之间的间隙中并引起电液伺服阀中的卡紧和不稳定性的淤泥。在绝缘油中,此过滤水平可防止由带电颗粒的搭桥作用引起的电气击穿。

清除空气:

ZLYC高效真空滤油机能够清除100%的游离空气和多达75%的溶解空气,空气在油液通过真空罐时被清除。其他气体视循环时间被减少到微量。

系统原理图:

日欣净化河南滤油机真空滤油机系统原理图

清除水:

油中的游离水和溶解水通过降低润滑性、氧化和形成酸而使油液变质,不含水的油液即使曝露于高温也不容量氧化和形成有机酸。有机酸化合物的存在导致腐蚀。水加快油液的热降解而生成颗粒或含碳物质。水的存在还引起油液聚合而形成大分子。聚合作用造成粘度改变,生成就堵塞节流孔和使系统元件磨损而言有害的固体。ZLYC高效真空滤油机能够清除100%的游离水和95%以上的溶解水。

7.应用领域

  1. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  2. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  3. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  4. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
  5. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  6. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  7. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  8. 铁路内燃机及发电机:润滑油及机油的过滤。

8.滤油机厂家离子交换树脂滤芯的特点及优势 一、抗燃油

1、抗燃油的使用

使用高压抗燃油的纯电调电液控制系统以计算机作为控制器,可以方便地实现汽轮机控制的各种功能;以高压抗燃油驱动的油动机作为执行机构,带动阀门完成控制动作要求。同时以伺服阀作为电液转换器,实现计算机信号到液压输出的转换。为保证阀门控制的品质,高压抗燃油的油动机与阀门一一对应,通常又是直接相连的,也就是说油动机与高温蒸汽阀门和管道紧密相连。一旦发生泄露,抗燃油将直接接触高温部件,故抗燃油的自燃性能直接影响着机组的安全。

抗燃油全称为三苯基磷酸酯液压油。目前最常用的有美国旭瑞达(阿克苏)和英国大湖 两个品牌。

随着科技的进步,汽轮机的参数等级逐步提高,高温、高压、高功率已经成为发展方向。同时对汽轮机的调节系统也提出了挑战,要求有更高的驱动力和更快速的响应性能,因而使用高压的电液调节系统成为必然。传统的液压调节系统使用透平油作为工质,其与润滑油共用油箱,在油质上无法保证伺服阀使用所需的清洁度,而其在高温环境下自燃的性能最终限制了它只能使用在低压系统中,而高压系统必须使用抗燃油。

2、抗燃油的特性
  1. 优异的耐热防火性能
  2. 优异的润滑性能
  3. 最高的清洁度
  4. 良好的水解稳定性能
  5. 超群的氧化和热稳定性能
  6. 高介电性能,能够消除伺服阀上的电化腐蚀
3、抗燃油的运行指标控制
抗燃油是经过化学反应形成的合成油,不含任何填加剂。
一些性能指标的变化会影响它的使用并加速其老化。而这些性能指标不能通过填加任何填加剂来改善,只能通过在运行过程中采取有效的措施来控制。下表列出了抗燃油的一些主要特性指标:
指标 新油 运行
外观 浅黄色 浅棕色
最大含水量,% 0.03 0.1
颗粒分布,NAS 8 6
酸度,mgKOH/g 0.03 0.15
最大含氯量,ppm 20 100
电阻率,GOHM/cm 12 6
粘度指数,SUS(40℃) 220 200~230
