过滤器LYC-J1509fo液压油高档聚结脱水过滤机

2017/12/14 12:59
浏览量

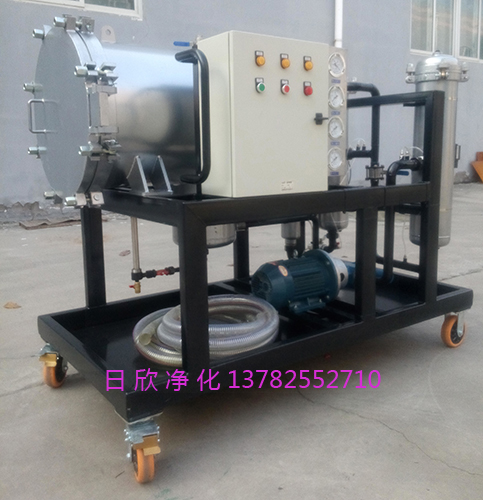

液压油LYC-J150高档聚结脱水过滤机过滤器
过滤器LYC-J150液压油高档聚结脱水过滤机


一、前言

1.聚结脱水过滤机内容概述:

  1. 产品介绍
  2. 技术参数
  3. 性能特点
  4. 相关链接
  5. 执行标准
  6. 应用领域
  7. 工作原理
  8. 净化设备离子交换树脂滤芯的特点及优势 二、离子交换树脂

2.聚结脱水过滤机解决问题:

液压润滑系统中水的存在,会引起油液氧化,使油液变质,减小油膜厚度,降低润滑性,引起油液变性聚合而形成大分子,使油液粘度改变,形成有机酸,进而腐蚀金属表面,降低或丧失油液的介电强度。对于传统的过滤与分离设备,从相互混杂在一起的一种液体中分离出另一种液体尤为困难,我公司研制的聚结分离式滤油机,集精密过滤和高效脱水为一体,可有效清除油液中的颗粒杂质和乳化水、游离水,而不损害原产品的品质。对于含大量水分子的油液,其分离效果尤为显著,分离速度是传统分离速度的几倍到几十倍。

3.聚结脱水过滤机适用油类:

  1. 透平油;
  2. 润滑油;
  3. 压缩机油;
  4. 液压油;

4.聚结脱水过滤机的过滤应用:

  1. 汽轮机油及变压器油的净化;
  2. 脱出油中游离水分,处理后水份含量低于100PPM;
  3. 液压润滑油系统清洁度的全面提高;
  4. 不会改变油液的物理、化学性质,延长油液的使用寿命;
  5. 设备在线运行,自动控制,无人值守;
  6. 集精密过滤、高效脱水两种功能于一体;
  7. 各类油品的再生净化;
  8. 无需加热、抽真空和高速离心,能耗低、使用费用低;
  9. 大流量连续处理;
  10. 高效破除油中的全部油水乳化结构;
  11. 具有过滤精度高,纳污容量大,滤芯使用寿命长,脱水效率高;
  12. 过滤油中的固态颗粒,清洁度达到NAS6级或更高;
  13. 液压润滑油的除水及除杂质过滤;

过滤器LYC-J1509fo液压油高档聚结脱水过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

过滤器 LYC-J150 液压油 高档 聚结脱水过滤机

聚结脱水过滤机高档过滤器液压油LYC-J150
过滤器LYC-J150液压油高档聚结脱水过滤机

二、正文

1.产品介绍

为了彻底解决各种油中含水量过多等问题,采用“聚结分离”脱水技术,开发出LYC-J系列聚结脱水滤油机。

集精密过滤和高效过滤两种功能于一体,高效的清除油液中的颗粒污染物、乳化水、溶解水、游离水,过滤精度可达到NAS4-6级,实现连续运行和无人值守,具有压力式、离心式、真空式滤油机无法比拟的优越性。

新乡市日欣净化设备有限公司聚结脱水过滤机系列型号:

  • LYC-J25
  • LYC-J50
  • LYC-J200
  • LYC-J150
  • LYC-J100
  • LYC-J400

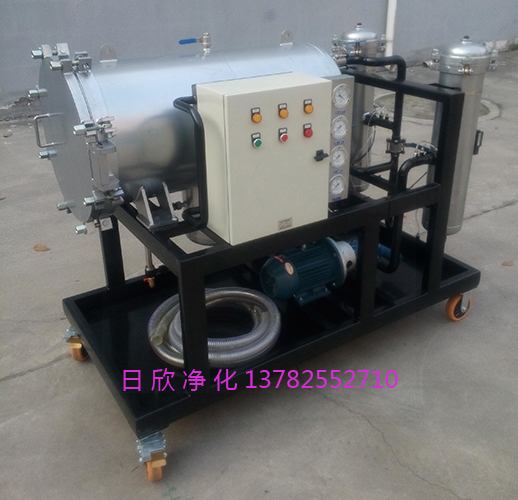

液压油高档LYC-J150聚结脱水过滤机过滤器
过滤器LYC-J150液压油高档聚结脱水过滤机


过滤器LYC-J1509fo液压油高档聚结脱水过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

型号 LYC-J150
粗过滤精度μm 100
1级精过滤精度μm 10、20
2级精过滤精度μm 3、5
额定压力MPa 0.6
额定流量L/min 150
原始压力损失MPa ≤0.1
滤芯更换压差MPa 0.2
滤后含水量ppm ≤100
电机功率kw 4
电 源 AC 380V三相,50Hz
使用温度℃ 25~80
外形尺寸mm LxBxH 1800x1000x1540
重量kg 520
推荐使用粘度cSt 10~120
注:*过滤精度,如003精过滤为3微米
  **适用介质,省略:一般液压油; BH:水-乙二醇; V:膦酸酯液压液
  ***当介质粘度过高后油液温度低时,需增加加温装置
  ****防爆型:型号前加F,省略:普通型

外形尺寸:

过滤器LYC-J1509fo液压油高档聚结脱水过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.性能特点

油液首先从初过滤器滤除油液中的颗粒后,进入聚结分离器中,油液通过过滤、聚结、沉降分离四个过程,实现脱出水分的功能,最后输出净化油。沉降在积水槽中的水通过积水槽上的放水阀排除。同时可根据油质的情况选择油液直接通过过滤器滤除油液中的颗粒污染物,输出净化油。

整机结构:

    整机一体化桥架结构,减小了体积。采用整体可拆卸油槽,保证地面无油作业,减少环境污染。
   有移动式、固定式、全封闭式、车载式等多种型号可供选择。

聚结系统:

聚结系统由一组聚结滤芯组成,聚结滤芯采用了独特的极性分子结构,油液中的游离水及乳化水在通过滤芯后,被聚结成较大的水滴,再依靠重力的作用下沉降至储水罐内。

排水系统:

分离出来的水份储存在储水罐内,当界面高度到达到设定值时,打开阀门将水排出,直至降到下液面,关闭阀门,停止排水。

颗粒过滤系统:

采用高效滤材做过滤介质,超大过滤面积设计,可有效地滤除极细微的颗粒杂质,使油品达到很高的清洁度。

分离系统:

分离系统的分离滤芯由特殊的疏水材料制成,油液通过滤芯时,水珠被挡在滤芯的外表面,相互聚结直至因重力作用,沉降至储水罐内。

4.相关链接

HC2254FKP16Z,HC2254FKP16Z PALL,HC2254FKP16Z PALL滤芯,HC2254FKP16Z颇尔滤芯,替代HC2254FKP16Z PALL颇尔滤芯,替代H
TX-80,高质量,润滑油,过滤,滤芯,过滤TX-80nej润滑油高质量滤芯,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械
HC8900FKP16H,HC8900FKP16H PALL,HC8900FKP16H PALL滤芯,HC8900FKP16H颇尔滤芯,替代HC8900FKP16H PALL颇尔滤芯,替代P
高级,滤油机厂家,CS-AL系列,抗磨液压油,精密过滤机,日欣净化,日欣净化CS-AL系列mNj抗磨液压油高级精密过滤机厂家,日欣新闻,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂
润滑油,箱式滤油机,LYC-C100,日欣净化,日欣净化LYC-C100PU3润滑油实用箱式滤油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、
LYC-C50,齿轮油,过滤器,箱式滤油车,高级,过滤器LYC-C50cMd齿轮油高级箱式滤油车,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石
YPL、YPD系列低压回油过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,液压过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子
高级,LYC-A32,过滤器,液压油,便移式滤油车,黄浦过滤器LYC-A32ozT液压油高级便移式滤油车,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、
ZLYC系列,离子交换树脂,磷酸酯油,真空脱水净油机,过滤器,磴口过滤器ZLYC系列A5O磷酸酯油离子交换树脂真空脱水净油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

5.执行标准

1.JB/T6881-93:
  • 标准名称:《泵可靠性测定试验》
2.JB/T5285.3-2001:
  • 标准名称:《真空净油机质量分等》
3.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
4.GB/T14041.2-2007
(ISO2943-1998)
  • 标准名称:液压滤芯--材料与油液相容性的验证
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
5.GB4942:
  • 标准名称:《电机外壳保护等级》
6.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
7.JB/TQ4000.7:
  • 标准名称:《锻件通用技术条件》
8.GB/T17488-1998
(ISO3724- 1976)
  • 标准名称:液压滤芯 流动疲劳特性的验证
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
9.GB755:
  • 标准名称:《旋转电机基本技术要求》
10.JB/T8687-1998:
  • 标准名称:《泵类产品抽样检查》
11.GB1993:
  • 标准名称:《旋转电机冷却方法》

6.应用领域

  1. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  2. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  3. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  4. 铁路内燃机及发电机:润滑油及机油的过滤。
  5. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
  6. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  7. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  8. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。

7.聚结脱水过滤机工作原理

聚结分离内部安装有两种不同功能的滤芯---聚结滤芯和分离滤芯。当油液流经聚结分离器时,在其内部经历过滤、聚结、沉降、分离四个过程阶段,实现滤除颗粒污染物、脱出水分的功能。

油液首先从内向外流经聚结滤芯,聚结滤芯是由特殊玻璃纤维及其他合成材料进行适当的组合,专门针对油液脱水配制而成,具有良好亲水性。聚结滤心具有过滤颗粒污染物、聚结水分的双重功能。最内层的高精度滤材首先滤除油液中的颗粒污染物;外面的破乳聚结层将油液中的微小水滴聚结成水珠。尺寸较大的水珠会依靠自身的重力沉降到积水槽,尺寸较小的水珠来不及沉降就会被油液挟带着流向分离滤心。分离滤心是由经过特殊处理的不锈钢网制成,具有良好的憎水性,当油液从外向内流经分离滤芯时,小水珠被有效的拦截在滤芯外面,只让油液通过,不让水分通过,从而进一步分离水分。

河南滤油机日欣净化聚结脱水滤油机

不同的液体有着不同的表面张力,而液体流过小孔时,表面张力越小,所通过的速率就越快,当不同的混合液体流入分离器后,首先进入聚结滤芯,聚结滤芯具有多层过滤介质,其孔径逐层递增。由于表面张力的差异,油液快速通过滤层,而水却缓慢的多;又由于聚结滤芯采用亲水性材料,微小的水滴更是吸附在滤层表面从而造成水滴的聚结。受动能的作用,小液滴竞相通过开孔,逐渐汇成大的液滴,并在重力作用下沉降而与油液分离,通过聚结滤芯后的油液,仍有尺寸较小的水珠在惯性作用下向前至分离滤芯处。分离滤芯由特殊的疏水材料制成,在油液通过分离滤芯时,水珠被挡在分离滤芯的外面,而油液则通过分离滤芯,并从出口排出。

8.净化设备离子交换树脂滤芯的特点及优势 二、离子交换树脂

1、抗燃油处理介质的比较

抗燃油在投入使用以后,不断受到氧化和机械剪切作用,其一些特性指标发生变化,对EH系统产生不利的影响,需要对抗燃油进行再生处理。抗燃油的再生处理介质主要有:硅藻土、活性氧化铝、改型氧化铝、离子交换树脂四类。

硅藻土:是最常用的抗燃油处理方法,对处理低酸度的抗燃油才有效果。当酸值超过0.2后,处理起来就比较困难,往往需要更换几个硅藻土滤芯才能起到效果;当酸值超过0.3以后,硅藻土就无法处理了。同时,硅藻土会释放出钙、镁和铁等金属离子,金属离子会导致抗燃油电阻率下降。而且这些金属离子与抗燃油中的酸性物质发生反应形成凝胶状的磷酸金属盐,该凝胶状物质会造成伺服阀粘结,引起伺服阀故障,并会使抗燃油的泡沫特性劣化。硅藻土是一种天然土,颗粒尺寸不均,抗燃油流经硅藻土后势必将颗粒状杂质带入到系统中,对抗燃油造成颗粒污染。所以,硅藻土过滤器不适合于长期连续投入运行。

活性氧化铝:处理酸的能力是硅藻土的2.5倍。活性氧化铝会释放出铝和钠等金属离子,与硅藻土一样容易产生凝胶状的磷酸金属盐,会造成伺服阀粘结。活性氧化铝的颗粒易爆裂成粉末状,这些硬度极高的小颗粒物质很容易进入油中,引起颗粒污染,并容易造成泵、阀类零件磨损。

改型氧化铝:是阿克苏公司专为抗燃油处理研制的产品,其处理酸的能力是硅藻土的2.5倍。它是人工合成材料,化学成分稳定,颗粒尺寸均一,不会产生泄漏。但改性氧化铝只能处理新的抗燃油,对于已经出现劣化的抗燃油没有处理作用。

离子交换树脂:是最新的抗燃油处理技术,通过吸附作用吸收抗燃油中的酸性物质,其处理酸的能力是硅藻土的7倍。离子交换树脂可以处理高酸度的抗燃油,并保持抗燃油的酸值水平小于0.08。能提高抗燃油的电阻率,避免产生电化学腐蚀。能快速滤除抗燃油中由于原来使用的硅藻土过滤器泄漏产生的金属离子(Ca、Mg、Na、Fe),保持系统中的金属离子含量低于10ppm。在除酸过程中不会产生凝胶状的磷酸金属盐,并对已经存在的磷酸金属盐有分解作用,彻底消除对伺服阀产生的影响。离子交换树脂采用球状结构,颗粒尺寸均一,不会产生泄漏,不会对抗燃油的清洁度产生影响。

2、离子交换树脂的产品种类
目前市场上的离子交换树脂产品主要有以下三种:

PALL公司产品:采用酸碱中和的方法处理抗燃油,在处理的过程中会产生水分,需要与真空脱水装置一同使用。分为阴离子树脂和阳离子树脂,阴离子树脂处理酸性,阳离子树脂吸收金属离子。离子交换树脂以滤芯的形式在市场上销售,滤芯采用不锈钢结构。滤芯尺寸与硅藻土尺寸不同,不能替换硅藻土滤芯,只能在PALL滤油机上使用。

公司是世界上最大的硅藻土和氧化铝滤芯的制造商,其离子交换树脂滤芯外观和尺寸与硅藻土滤芯完全一致,可以互换。分为强基树脂和弱基树脂,强基树脂处理高酸度的抗燃油,采用酸碱中和的方法,处理过程中产生水分,需要真空脱水;弱基树脂处理低酸度的抗燃油,采用吸附的方法,处理过程中不产生水分。HILCO公司的离子交换树脂滤芯采用横向流动的方式,抗燃油与树脂接触时间短,处理效果不好,而且滤芯下部树脂通油量多,易先失效,影响整个滤芯的寿命。

日欣净化产品:日欣净化公司是专业从事抗燃油、润滑油处理的公司,其离子交换树脂产品采用吸附的方法处理抗燃油,处理过程中不产生水分,不需要真空脱水。处理酸性和吸收金属离子采用同一个滤芯。离子交换树脂以滤芯的形式在市场上销售,滤芯尺寸与硅藻土相同,可以替代硅藻土滤芯装在再生装置中使用。滤芯采用不锈钢外壳,不会有破裂危险。滤芯内部采用纵向流动的方式,抗燃油与树脂接触时间长,处理效果好。
