西充滤油机ZLYC系列nJF液压油离子除酸真空净油机

2017/12/30 12:59
浏览量

滤油机离子除酸液压油ZLYC系列真空净油机
滤油机ZLYC系列液压油离子除酸真空净油机


一、绪言

1.真空净油机内容概述:

  1. 产品介绍
  2. 技术参数
  3. 执行标准
  4. 相关链接
  5. 性能特点
  6. 应用领域
  7. 工作原理
  8. 净化背压式汽轮机运行规程 一、汽轮机型号参数

2.真空净油机适用油类:

  1. 变压器油;
  2. 压缩机油;
  3. 透平油;
  4. 电容器油;
  5. 润滑油;
  6. 液压油;
  7. 绝缘油;

3.真空净油机解决问题:

真空滤油机在生产用油,如:变压器油、透平机油、机床润滑油、开关油、互感器油等油液的现场处理方面有着广泛的用途。工业用油使用一段时间后,油液中会出现水污染和颗粒污染等,这会加速油液变质,加快金属疲劳,加剧液压元件的磨损,并会使绝缘油丧失介电强度。真空滤油机能在不停产的情况对油液进行动态处理,降低生产运行成本,杜绝废油燃烧、排放,避免了由此产生的环境污染。目前,我国生产此类滤油机的生产厂家较多,但其技术水平都不高,与国外同规格的滤油机相比差距较大,存在着能耗高,结构不合理,造型杂乱,油液处理精度不高等问题。

4.真空净油机的过滤应用:

  1. 液压润滑油的除水及除杂质过滤;
  2. 汽轮机油及变压器油的净化;
  3. 液压润滑油系统清洁度的全面提高;
  4. 各类油品的再生净化;

西充滤油机ZLYC系列nJF液压油离子除酸真空净油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


关键词:

滤油机 ZLYC系列 液压油 离子除酸 真空净油机

液压油真空净油机ZLYC系列离子除酸滤油机
滤油机ZLYC系列液压油离子除酸真空净油机

二、正文

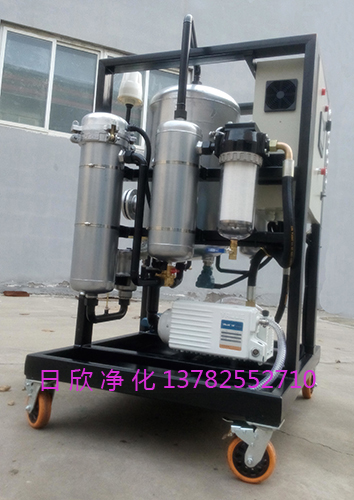

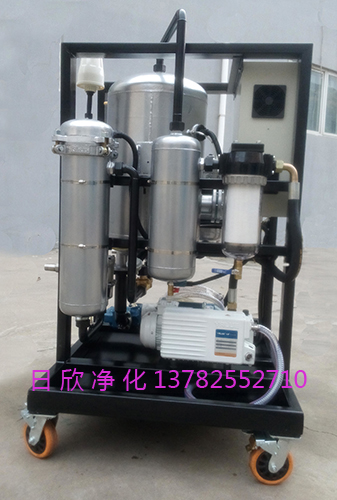

1.产品介绍

工作原理:雾化后的油在真空状态下进行脱水、脱气、提高电阻率、降低酸值,三组滤清器能滤除各种细微的固体杂质,同时特殊的再生吸附剂能除去油中的残物。

真空滤油机适用于发电行业及电器制造厂、造纸厂、电化厂、工矿企业的变压器油,汽轮机油(透平油),润滑油,液压油等工业用油的脱气、除杂滤水净化、抗燃油提高电阻率、降低酸值及废油再生。克服了一般真空滤油机只适用于脱除含微水油处理的缺点,是运行油净化最理想的专用设备。

新乡市日欣净化设备有限公司真空净油机系列型号:

  • ZLYC-200
  • ZLYC-25
  • ZLYC-32
  • ZLYC-50
  • ZLYC-150
  • ZLYC-100

真空净油机滤油机离子除酸液压油ZLYC系列
滤油机ZLYC系列液压油离子除酸真空净油机


西充滤油机ZLYC系列nJF液压油离子除酸真空净油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com

2.技术参数

型    号 ZLYC-25-*/**/***/**** ZLYC-32-*/**/***/**** ZLYC-50-*/**/***/**** ZLYC-100-*/**/***/**** ZLYC-150-*/**/***/**** ZLYC-200-*/**/***/****
滤后含水量ppm 5~30
重量kg 360 470 680 840 960 1500
总功率kw 18 26 36 65 65 135
滤芯更换压差MPa 0.2
额定流量L/min 25 32 50 100 150 200
电    源 AC 380V三相,50Hz
额定真空度Pa ≤-0.095
外形尺寸mm
LxBxH
1250x920
x1600
1350x980
x1600
1500x1060
x1800
1600x1080
x2100
1800x1200
x2200
2000x1200
x2200
额定压力MPa 0.6
滤后含气量(体积比) ≤0.2%
粗过滤精度um 100
1级精过滤精度um 10、20
2级精过滤精度um 3、5

  注:*过滤精度,如03精过滤为3微米
     **适用介质,省略:一般液压油 BH:水-乙二醇,V:磷酸脂液压油
    ***适应介质粘度 ≤100cSt,当介质粘度过高或油液温度低时,需增加加温装置
    ****防爆型:型号前加F,省略:普通型。

外形尺寸:

日欣净化河南滤油机真空滤油机外形尺寸



西充滤油机ZLYC系列nJF液压油离子除酸真空净油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ:943594225 email:rxjh68@qq.com


3.执行标准

1.GB50171-92:
  • 标准名称:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
2.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台50
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
3.JB/T5285.2-2001:
  • 标准名称:《真空净油机技术条件》
4.GB/T18853-2002
(ISO16889-1999)
  • 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
  • 适用设备:多次通过试验台30
  • 主要参数:测量滤芯过滤精度范围:4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选4L/min—30L/min
5.GB4942:
  • 标准名称:《电机外壳保护等级》
6.JB/T6880.2-93:
  • 标准名称:《泵用铸钢件》
7.JB/T6882-93:
  • 标准名称:《泵可靠性验证试验》
8.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:冒泡试验台MP-15K
  • 主要参数:供气压力0.2MPa,冒泡压力测试值0-15000 Pa
9.GB/T7595-2000:
  • 标准名称:《运行中变压器油油质标准》
10.JB/T 6893-2010:
  • 标准名称:《往复活塞中压氧气压缩机 技术条件》
  • 标准主要内容:本标准规定了往复活塞中压氧气压缩机(以下简称氧压机)的技术性能、技术要求、试验方法、检验规则和标志、包装及贮存等要求。
    本标准适用于吸气压力为(0.002~0.025)MPa、额定排气压力为(2~3)MPa、公称容积流量不大于7000 m3/h的氧压机。
11.GB/T14041.4-993
(ISO3723-1976)
  • 标准名称:液压滤芯—端载荷试验方法
  • 适用设备:滤芯抗破裂试验台100
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
12.GB/T 14041.3-1993
(ISO2941-1974)
  • 标准名称:液压滤芯—抗破裂性的验证
  • 适用设备:滤芯抗破裂试验台200
  • 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
13.DL/T521-2004:
  • 标准名称:《真空净油机使用验收导则》
14.JB/TQ366:
  • 标准名称:《泵用铸钢件技术条件》
15.GB3216-89:
  • 标准名称:《离心泵、混流泵、轴流泵和旋转泵试验方法》

4.相关链接

真空滤油车,滤油机,ZLYC-32,滤油机厂家,树脂,汽轮机油,海南滤油机ZLYC-32i7J汽轮机油树脂真空滤油车生产,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过
过滤,高粘油过滤机,滤油机厂家,GLYC-100,抗磨液压油,优质,马鞍山过滤GLYC-100LJ6抗磨液压油优质高粘油过滤机图文介绍,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新
RFB系列回油过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,液压过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等
YPL、YPD系列低压回油过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,液压过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子
便携过滤机,BLYJ,机油,滤油机,高档,洛隆滤油机BLYJ3Nd机油高档便携过滤机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电
LYC-C,实用,过滤器,润滑油,箱式净油机,河北过滤器LYC-CE3K润滑油实用箱式净油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、
微型便携滤油机,滤油机厂家,BLYJ-10,高品质,柴油,西乡滤油机厂家BLYJ-10MHN柴油高品质微型便携滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家
日欣净化滤油机厂家
http://www.ghuolvjinghua.com

5.性能特点

真空系统:

由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计,极大地增加了油液在真空系统中的表面积,并最大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统,使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。

脱色净化系统:

脱色净化系统由我公司独有的脱色吸附材料来完成。我公司选用优质原料,采用先进的生产技术和工艺生产的脱色吸附剂,具有高效催化和吸附功能。不仅有较好的脱色能力,同时活性较高,带油率低,过滤速度较快,是最理想的脱色元件。

过滤系统:

采用三级过滤,吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器,使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料,可分层过滤不同粒径的颗粒,极大地提高了滤芯的使用寿命。具有完善的滤芯结构,可有效降低滤材的表面流速,获得稳定的过滤精度。

加热系统:

采用分段逐级加热,表面热负荷小于1.0W/cm2,不会过热引起油液变质。油温可在0~100℃任意调节,自动控制,并设有保护装置,当进油量过少时自动停止工作,避免干烧引起加热器的损坏。

6.应用领域

  1. 火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
  2. 纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
  3. 机械加工设备:造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化,烟草加工设备及喷涂设备的粉尘回收过滤。
  4. 电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
  5. 石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
  6. 冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
  7. 汽车发动机及工程机械:内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
  8. 铁路内燃机及发电机:润滑油及机油的过滤。

7.真空净油机工作原理

清除固体颗粒:

为了清除悬浮的颗粒性物质,ZLYC高效真空滤油机通过三级过滤能够滤除引起轴承、泵和阀中的磨粒磨损的颗粒。它还清除可能聚积在阀芯与阀套之间的间隙中并引起电液伺服阀中的卡紧和不稳定性的淤泥。在绝缘油中,此过滤水平可防止由带电颗粒的搭桥作用引起的电气击穿。

清除水:

油中的游离水和溶解水通过降低润滑性、氧化和形成酸而使油液变质,不含水的油液即使曝露于高温也不容量氧化和形成有机酸。有机酸化合物的存在导致腐蚀。水加快油液的热降解而生成颗粒或含碳物质。水的存在还引起油液聚合而形成大分子。聚合作用造成粘度改变,生成就堵塞节流孔和使系统元件磨损而言有害的固体。ZLYC高效真空滤油机能够清除100%的游离水和95%以上的溶解水。

清除空气:

ZLYC高效真空滤油机能够清除100%的游离空气和多达75%的溶解空气,空气在油液通过真空罐时被清除。其他气体视循环时间被减少到微量。

系统原理图:

日欣净化河南滤油机真空滤油机系统原理图

真空脱水能够有效去除油液中各种状态的水,并能去除油液中的空气和各种挥发性物质。

真空除水的效果主要与工作真空度和油液温度有关。真空度越低,温度越高,除水效果越好。油温一般在60℃左右,温度过高将加速油液的氧化。对于液压油,真空度一般在600~700 Pa,可使油中的含水量降至100ppm以下。对于变压器绝缘油,可采用更高的真空度,含水量可降到10ppm。

通过真空的吸力,油液从顶部进入真空罐内并通过喷嘴喷淋而下,油液中的水分在真空室内气化并被真空泵抽出,除水后的油液从底部排出。在真空室的中部填有亲油材料,使喷淋下来的油液分散在填充材料表面而形成很薄的油膜,以增大气液两相界面面积,并延长油液在气相空间中停留的时间。

河南滤油机日欣净化真空脱水滤油机

不同的液体有着不同的饱和蒸气压。在70℃的温度下,水大约在30000 Pa压力下开始沸腾,而油则在5 Pa的低压下,才能沸腾。在相同的温度下,油的饱和蒸气压比水要低得多。因此,通过抽真空将油液液面的压力,降低到水的饱和蒸气压以下时,则油液中的水将发生剧烈的气化,并以蒸气的形式从油中溢出。

8.净化背压式汽轮机运行规程 一、汽轮机型号参数

形    式: 单级背压式
汽轮机型号:B1.4-1.1/0.22
汽轮机为单级背压式,型号B1.4-1.1/0.22汽轮机为单侧进汽,采用水平进汽和水平排汽的结构,排汽口左右对称,两侧接排汽管道。
1、设计参数:
被驱动设备轴功率(KW) 1380
汽轮机额定功率(KW) 1400
汽轮机转速(r/min) 3000
转速调节范围(r/min) 2200~3160
跳闸转速(r/min) 3300
进汽压力:      1.0Mpa
进汽温度: 300℃
排汽压力: 0.12 Mpa
排汽温度: 183 ℃
汽机额定进汽量: 24.3t/h
轴承回油温度 小于70℃  最高不超75℃
泵出口压力 1.25 Mpa
低油压联锁 0.055 Mpa报警
0.04    Mpa联辅助油泵
0.03  Mpa停机

2、主要零部件材质:

主轴 34CrMo 汽缸 ZG230-450  ZG20CrMo
叶轮 34CrMo 汽封 1Cr18Ni9Ti
叶片 1Cr13 喷嘴 1Cr13
