日欣净化BLYJ系列齿轮油实用微型滤油机
一、前记
1.微型滤油机的特点：
- 本滤油机包括一个由电机驱动的专用齿轮泵，具有噪音低、自吸能力强，运转平稳等特点。
- 它具有携带方便、可靠性高、操作快捷、维护简单、使用简便等特点。
- 滤油器壳体采用快开结构，不需要特殊工具便能迅速快捷地打开上盖，更换滤芯。
- 采用热继电器保护，防止电机过载所造成的电机损坏。
- 过滤器可根据用户的不同需要，选择不同的精度，达到所需要的要求。
2.微型滤油机内容概述：
- 产品介绍
- 技术参数
- 维护
- 执行标准
- 相关链接
- 应用领域
- 使用注意事项
- 性能特点
- 日欣净化新汽轮机油质量标准
3.微型滤油机解决问题：
小型过滤机系列是我公司研制的一种超便携式的加油、滤油机。本机携带方便，可在野外随时随地对各种液压润滑设备进行加注，并可对油液进行净化。
4.微型滤油机的过滤应用：
- 加注新油并过滤；
- 液压润滑系统的旁路过滤；
- 过滤新油；
- 净化正在使用中的油液；
- 液压润滑系统工作时的旁路过滤；
- 液压润滑系统加油和定期保养；
庆云日欣净化BLYJ系列hR6齿轮油实用微型滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
关键词：
日欣净化 BLYJ系列 齿轮油 实用 微型滤油机
日欣净化BLYJ系列齿轮油实用微型滤油机
二、正文

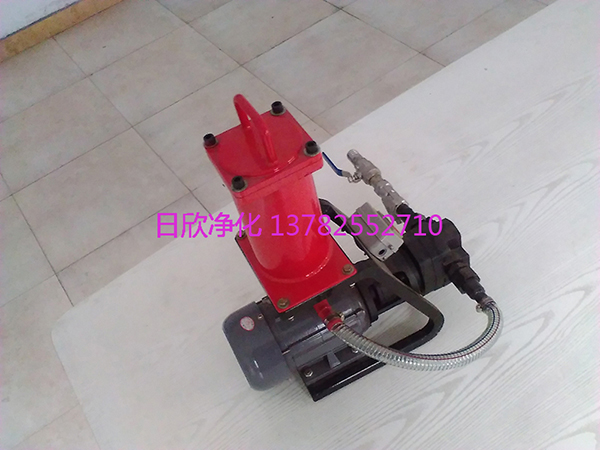

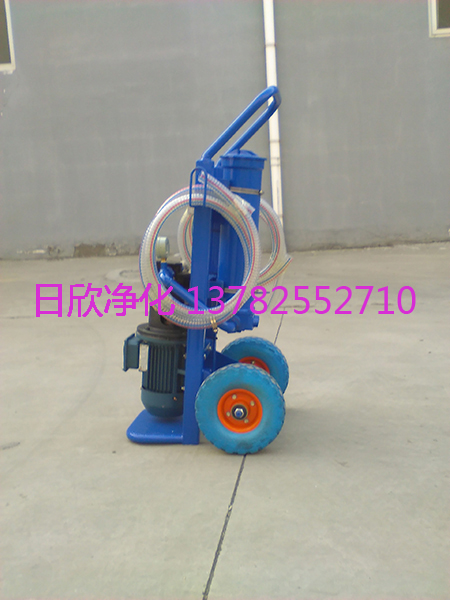

1.产品介绍
小型过滤机系列是我公司研制的一种超便携式的加油、滤油机。
本机携带方便，可在野外随时随地对各种液压润滑设备进行加注，并可对油液进行净化。
新乡市日欣净化设备有限公司小型滤油机系列型号：
- BLYJ-16
- BLYJ-6
- BLYJ-10
日欣净化BLYJ系列齿轮油实用微型滤油机
庆云日欣净化BLYJ系列hR6齿轮油实用微型滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技术参数
| 型 号 | BLYJ-6_*/** | BLYJ-10_*/** | BLYJ-16_*/** |
| 推荐使用粘度cSt | 10~160 | ||
| 使用温度℃ | 5~80 | ||
| 粗过滤精度um | 40目 | ||
| 精过滤精度um | 3、5、10、20、40 | ||
| 电 源 | AC 380V三相，50Hz | ||
| 额定流量L/min | 6 | 10 | 16 |
| 电机功率kw | 0.18 | 0.25 | 0.35 |
| 重量kg | 13 | 16 | 18 |
| 额定压力MPa | 0.34 | ||
|
外形尺寸mm LxBxH |
650x680x980 | 650x680x980 | 720x680x1020 |
| 报警压差MPa | 0.2 | ||
| 原始压力损失MPa | ≤0.02 | ||
注：*-过滤精度，如03为3微米
**-过滤介质，省略：普通液压油；BH：水-乙二醇；V:磷酸酯液压油
***-防爆型： 型号前加F,省略：普通型
外形尺寸：
庆云日欣净化BLYJ系列hR6齿轮油实用微型滤油机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.微型滤油机的维护
采用优质的原材料和零部件制造，保证整机质量优良。为正常发挥本机的功能，延长其使用寿命，除必须按照使用要求操作外，还应注意必要的维护和保养。
滤芯更换滤芯应用到一定程度，就会积污，整体压力增大，过滤能力降低，这时需要对滤芯进行更换。首先切断电源，关闭进出油口球阀。逆时针旋转上盖把柄，取下上盖。拔出旧滤芯。插入新滤芯，按下小红柱，顺时针旋紧上盖。旋松排气丝堵，起动系统，待气体排出后，旋紧排气丝堵。
油泵密封圈更换泵密封圈使用一段时间，随着油泵工作一段时间后，密封圈就会出现不同程度的磨损，影响密封，从而影响油泵吸油。
首先切断电源，关闭进出油口球阀。松开油泵进出口的联接。松开油泵与筒形法兰之间的联接，轻轻取下油泵。从油泵轴上取下联轴器和连接键，取出损坏的氟橡胶径向轴密封，换上新的氟橡胶径向轴密封；照原样安装。
4.执行标准
1.JB/TQ4000.9:- 标准名称:《装配通用技术要求》
- 标准名称:《泵用铸钢件》
- 标准名称:《离心泵铸件过流部位尺寸公差》
(ISO16889-1999)
- 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
- 适用设备:多次通过试验台30
- 主要参数:测量滤芯过滤精度范围：4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选4L/min—30L/min
- 标准名称:《运行中变压器油油质标准》
- 标准名称:《真空净油机质量分等》
(ISO3723-1976)
- 标准名称:液压滤芯—端载荷试验方法
- 适用设备:滤芯抗破裂试验台200
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
(ISO16889-1999)
- 标准名称:液压传动过滤器-评定滤芯过滤性能的多次通过方法
- 适用设备:多次通过试验台500
- 主要参数:测量滤芯过滤精度范围：4-30μm, 管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—500L/min
(ISO2942-2004)
- 标准名称:液压滤芯结构完整性检验
- 适用设备:冒泡试验台MP-50K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-50000 Pa
- 标准名称:《泵用抗磨白口铸件》
(ISO3723-1976)
- 标准名称:液压滤芯—端载荷试验方法
- 适用设备:滤芯抗破裂试验台100
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
(ISO3968-2001)
- 标准名称:液压滤芯 压降流量特性的测定
- 适用设备:冒泡试验台MP-15K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-15000 Pa
(ISO2943-1998)
- 标准名称:液压滤芯--材料与油液相容性的验证
- 适用设备:滤芯抗破裂试验台100
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
- 标准名称:《泵用灰铸铁件》
(ISO2943-1998)
- 标准名称:液压滤芯--材料与油液相容性的验证
- 适用设备:冒泡试验台MP-15K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-15000 Pa
5.相关链接
HC6400FKS26H,HC6400FKS26H PALL,HC6400FKS26H PALL滤芯,HC6400FKS26H颇尔滤芯,替代HC6400FKS26H PALL颇尔滤芯,替代H液压润滑油过滤器的设计与制造（六）,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子
工程案例,案例展示,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等行业配套生产各类滤芯、过滤器装置等
HC2252FKP19H,HC2252FKP19H PALL,HC2252FKP19H PALL滤芯,HC2252FKP19H尔滤芯,替代HC2252FKP19H PALL颇尔滤芯,替代HC
HC2254FKP16Z,HC2254FKP16Z PALL,HC2254FKP16Z PALL滤芯,HC2254FKP16Z颇尔滤芯,替代HC2254FKP16Z PALL颇尔滤芯,替代H
HC6400FKS26H,HC6400FKS26H PALL,HC6400FKS26H PALL滤芯,HC6400FKS26H颇尔滤芯,替代HC6400FKS26H PALL颇尔滤芯,替代H
TF系列吸油过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,液压过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等行
日欣净化滤油机厂家
http://www.ghuolvjinghua.com
6.应用领域
- 火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
- 石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。
- 汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
- 冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
- 纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
- 电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
- 机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
- 铁路内燃机及发电机：润滑油及机油的过滤。
7.微型滤油机使用注意事项
机器使用一段时间后，如油封磨损量超过设计标准，油泵轴端会出现油液渗漏，及时更换密封圈。
接通电源后，正常情况下电源指示灯亮，报警指示灯（压差、相序）和蜂鸣器不工作；如不正常，请按故障处理一节中的步骤处理。
每次接通电源前，应确认电源电压是否与本机要求相符。
起动后，如发现有异常震动和噪音，请按故障处理一节中的步骤处理。
起动前，应打开进出口球阀。
8.性能特点
设有三级过滤、轻便灵活、操作方便、超低价格、不用滤纸、不污染场地- 采用优质滤材，纳污量大、耐腐蚀、耐高温，机械强度好，除杂质精度高。
- 油中机械杂质经过滤后达国家新油标准。
- 该机小型轻便，移动灵活。
- 提供最佳的性能和最紧凑的设计。
- 整机效率高，工作噪音低，寿命长。
9.日欣净化新汽轮机油质量标准
新汽轮机油质量标准（GB11120L-TSB）
| 项 目 | 优 级 品 | 一 级 品 | 合 格 品 | 试验方法 | ||||||
| 粘度等级 | 32 | 46 | 32 | 46 | 32 | 46 | GB/T3141 | |||
|
*运动粘度 (40℃、mm2/s) |
28.8~ 35.2 |
41.4~ 50.6 |
28.8~ 35.2 |
41.4~ 50.6 |
28.8~ 35.2 |
41.4~ 50.6 |
GB/T265 | |||
| 粘度指数 | 90 | 90 | 90 | 90 | 90 | 90 | GB/T1995 | |||
| 倾点≤（℃） | -7 | -7 | -7 | -7 | -7 | -7 | GB/T3535 | |||
| *开口闪点≥（℃） | 180 | 180 | 180 | 180 | 180 | 180 | GB/T267 | |||
|
密度 (20℃、g/cm3) |
报告 | 报告 | 报告 | 报告 | 报告 | 报告 | GB/T1884 | |||
| *酸值≤(mgKOH/g) | - | - | - | - | - | - | GB/T264 | |||
| 机械杂质 | 无 | 无 | 无 | 无 | 无 | 无 | GB/T511 | |||
| 水份 | 无 | 无 | 无 | 无 | 无 | 无 | GB/T260 | |||
 *破乳化时间 [54℃(min)] ≤ |
15 | 15 | 15 | 15 | 15 | 15 | GB/T7305 | |||
|
起泡性 试验 (ml/ml) |
24℃≤ | 450/0 | 450/0 | 450/0 | 450/0 | 600/0 | 600/0 | GB/T12579 | ||
| 93.5℃≤ | 100/0 | 100/0 | 100/0 | 100/0 | 100/0 | 100/0 | ||||
|
氧 化 安 定 性 |
总氧化物(%) | 报告 | 报告 | 报告 | 报告 | 报告 | 报告 | SH/T0124 | ||
| 沉淀物(%) | 报告 | 报告 | 报告 | 报告 | 报告 | 报告 | ||||
| 氧化后酸值达2.0mgKOH/g的时间(h) | 3000 | 3000 | 2000 | 2000 | 1500 | 1500 | ||||
|
*液相锈蚀试验 (合成海水) |
无锈 | 无锈 | 无锈 | 无锈 | 无锈 | 无锈 | GB/T11143 | |||
| 铜片腐蚀≤(100℃,3h小时) | 1 | 1 | 1 | 1 | 1 | 1 | GB/T5096 | |||
|
空气释放值≤ [50℃(min)] |
5 | 6 | 5 | 6 | - | - | SH/T0308 | |||
