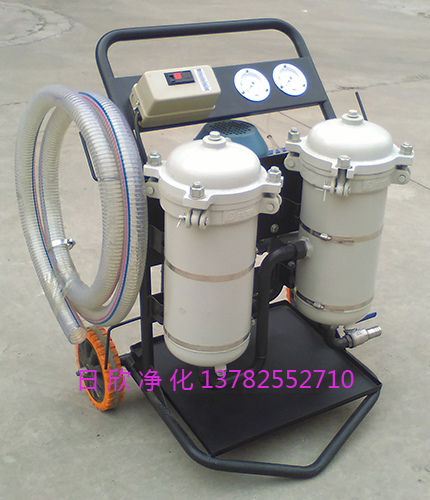

滤芯LYC-B50工业齿轮油增强小型过滤机
一、前言
1.小型过滤机内容概述：
- 产品介绍
- 技术参数
- 维护
- 应用领域
- 使用与保养说明
- 性能特点
- 相关链接
- 执行标准
- 净化汽机抗燃油 5.试运步骤
2.小型过滤机解决问题：
移动式滤油机是一种预过滤并为系统注油及净化系统油液的理想方法。
3.小型过滤机的过滤应用：
- 净化正在使用中的油液；
- 加注新油并过滤；
- 过滤新油；
- 液压润滑系统的旁路过滤；
4.小型过滤机的特点：
- 管路设有溢流保护装置，可有效保护液压系统的安全。
- 高压管路设有溢流保护装置，可有效保护液压系统的安全。
- 吸油口粗过滤器保护油泵，并延长主过滤器的使用寿命。
- 滤油器壳体采用快开结构，不需要特殊工具便能迅速快捷地打开上盖，更换滤芯。
- 本滤油机包括一个由电机驱动的专用齿轮泵，具有噪音低、自吸能力强，运转平稳等特点。
- 精过滤器可根据用户的不同需要，选择不同的精度，达到所需要的要求。
- 采用热继电器保护，防止电机过载所造成的电机损坏。
卓尼滤芯LYC-B50HSj工业齿轮油增强小型过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
关键词：
滤芯 LYC-B50 工业齿轮油 增强 小型过滤机
滤芯LYC-B50工业齿轮油增强小型过滤机
二、正文
1.产品介绍
润滑油粘度是指液体受外力作用移动时，分子间产生的内磨擦力的量度。是评定油品流动性的指标。粘度随温度的升高而降低。一般泛指常温下粘度220至760CST的粘度范围。
高粘度油滤油机是针对220~760#高粘度润滑油、齿轮油、磨煤机油的净化过滤设备。它广泛用于机械、冶金、矿山、石油、化工、电力、铁路等领域，对各种高粘度润滑油品净化。
新乡市日欣净化设备有限公司高精度滤油机系列型号：
- LYC-B63
- LYC-B150
- LYC-B25
- LYC-B32
- LYC-B40
- LYC-B50
- LYC-B100
滤芯LYC-B50工业齿轮油增强小型过滤机
卓尼滤芯LYC-B50HSj工业齿轮油增强小型过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技术参数
| 型号 | LYC-B50 |
| 滤芯更换压差MPa | 0.2 |
| 额定压力MPa | 0.6 |
| 粗过滤精度μm | 100 |
| 1级精过滤精度μm | 10、20、40 |
| 2级精过滤精度μm | 3、5、10、S-W |
| 使用温度℃ | 5~80 |
| 重量kg | 96 |
| 电 源 | AC 380V三相，50Hz |
| 电机功率kw | 1.1 |
| 外形尺寸mm LxBxH | 720x680x1020 |
| 原始压力损失MPa | ≤0.02 |
| 推荐使用粘度cSt | 10~160 |
| 额定流量L/min | 50 |
注：*-过滤精度，如03为3微米
**-过滤介质，省略：普通液压油；BH：水-乙二醇；V:磷酸酯液压油
***-防爆型： 型号前加F,省略：普通型
外形尺寸：
卓尼滤芯LYC-B50HSj工业齿轮油增强小型过滤机
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.小型过滤机的维护
采用优质的原材料和零部件制造，保证整机质量优良。为正常发挥本机的功能，延长其使用寿命，除必须按照使用要求操作外，还应注意必要的维护和保养。
滤芯更换滤芯应用到一定程度，就会积污，整体压力增大，过滤能力降低，这时需要对滤芯进行更换。首先切断电源，关闭进出油口球阀。逆时针旋转上盖把柄，取下上盖。拔出旧滤芯。插入新滤芯，按下小红柱，顺时针旋紧上盖。旋松排气丝堵，起动系统，待气体排出后，旋紧排气丝堵。
油泵密封圈更换泵密封圈使用一段时间，随着油泵工作一段时间后，密封圈就会出现不同程度的磨损，影响密封，从而影响油泵吸油。
首先切断电源，关闭进出油口球阀。松开油泵进出口的联接。松开油泵与筒形法兰之间的联接，轻轻取下油泵。从油泵轴上取下联轴器和连接键，取出损坏的氟橡胶径向轴密封，换上新的氟橡胶径向轴密封；照原样安装。
4.应用领域
- 机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
- 石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。
- 纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
- 火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
- 冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
- 铁路内燃机及发电机：润滑油及机油的过滤。
- 电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
- 汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
5.小型过滤机使用与保养说明
- 滤油机在使用过程中，油泵可能吸入空气，影响油泵流量，为了达到滤油机的额定流量以及保证精细滤芯的正常工作，应及时打开排气阀，以便将滤筒中的空气排净（即排气阀出油后），排完空气之后及时关闭排气阀。
- 过滤压力突然下降，请检查精细滤芯是否被击穿。
- 滤油机使用一段时间后，如因污染物严重堵塞粗过滤器表面而使吸油不畅，引起油泵噪声过大，应停机取出滤芯清洗。
- 使用的吸油、出油软管应随时保持清洁。
- 滤油机流量显著减少，请检查认定： a、粗、精过滤滤芯是否堵塞严重； b、油泵轴油封是否磨损或因反转而造成吹出。
- 如果滤油机抽不出油，请检查认定： a、油泵转向是否正确； b、油箱至吸油口间的各零部件密封是否可靠，吸油口是否离开油面或油液已吸完； c、粗滤器滤芯是否堵塞。
- 滤油机在启动时，应注意不能使油泵反转，以免引起油泵轴封吹出导致吸入空气。
- 精细滤芯在使用一段时间后，易被污染物逐渐堵塞，引起滤筒压力升高，当压力达到0.2MPa 时，需及时更换精细滤芯。
6.性能特点
设有三级过滤、轻便灵活、操作方便、超低价格、不用滤纸、不污染场地- 整机效率高，工作噪音低，寿命长。
- 该机小型轻便，移动灵活。
- 提供最佳的性能和最紧凑的设计。
- 采用优质滤材，纳污量大、耐腐蚀、耐高温，机械强度好，除杂质精度高。
- 油中机械杂质经过滤后达国家新油标准。
7.相关链接
HC6400FKS13H,HC6400FKS13H PALL,HC6400FKS13H PALL滤芯,HC6400FKS13H颇尔滤芯,替代HC6400FKS13H PALL颇尔滤芯,替代H脱酸滤芯,防爆式滤油机,高粘度滤油机,聚结滤油机,脱酸滤芯,离子交换树脂,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等行业配套生产
齿轮油,滤油机厂家,净化设备,增强,废油再生过滤机,LYC-G,资阳净化设备LYC-GQU8齿轮油增强废油再生过滤机价格,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过
工程机械用过滤器,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,空气过滤器系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、机械制造等行业
离心式滤油机,防爆式滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,离心式滤油机,离心式滤油机系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子、
液压润滑油过滤器的设计与制造（五）,防爆滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药、电子
专业的高粘度滤油机和聚结滤油机和防爆滤油机还有除酸滤芯生产厂家
分离,汽轮机油,滤芯,LYC-J系列,聚结滤油机,滤芯LYC-J系列3YP汽轮机油分离聚结滤油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石
小型过滤机,增强,汽轮机油,日欣净化,LYC-A32,尼木日欣净化LYC-A32ZjX汽轮机油增强小型过滤机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电
专业的空气过滤器和防爆滤油机和高粘度滤油机还有除酸滤芯再有聚结滤油机生产厂家
日欣净化滤油机厂家
http://www.ghuolvjinghua.com
8.执行标准
1.JB/T5285.2-2001:- 标准名称:《真空净油机技术条件》
(ISO2943-1998)
- 标准名称:液压滤芯--材料与油液相容性的验证
- 适用设备:滤芯抗破裂试验台100
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选50L/min—100L/min
- 标准名称:《旋转电机基本技术要求》
- 标准名称:《泵可靠性测定试验》
- 标准名称:《旋转电机冷却方法》
- 标准名称:《渗透焊伤法》
(ISO3968-2001)
- 标准名称:液压滤芯 压降流量特性的测定
- 适用设备:流阻试验台600
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选200L/min—600L/min
- 标准名称:《泵产品清洁度》
(ISO2942-2004)
- 标准名称:液压滤芯结构完整性检验
- 适用设备:冒泡试验台MP-50K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-50000 Pa
(ISO2942-2004)
- 标准名称:液压滤芯结构完整性检验
- 适用设备:冒泡试验台MP-15K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-15000 Pa
9.净化汽机抗燃油 5.试运步骤
5.1.1检查系统有关阀门已打开，系统畅通。
5.1.2检查电气仪表回路正常，电机绝缘合格。
5.1.3检查冷却水畅通。
5.1.4检查蓄能器预充氮气压力为10MPa。
5.1.5拉合闸试验良好，通知电气送上动力电源和操作电源。
5.1.6短暂地将＃1循环油泵启动，然后立即停止，观察并确定电机转向；用同样的方法确定＃2循环油泵和两台抗燃油泵电机的转向。
5.2油箱首次充油
5.2.1将充油软管与＃1循环油泵充油阀连接。
5.2.2将充油软管的吸入端插入油桶至离油桶底面约50mm处，这样可防止将油桶中的沉淀物吸入油箱。
5.2.3开启＃1循环油泵充油阀，关闭油箱底部循环油泵的对应吸入口。
5.2.4启动＃1循环油泵。
5.2.5当一只油桶接近抽空时，停止循环油泵，关闭充油阀。
5.2.6换另一只油桶，重复以上步骤直至油箱油位达到油箱高油位标记。
5.2.7提起充油软管，停泵，关闭充油阀，拆除充油软管，充油阀装上堵头。
5.2.8打开加热器开关。
5.2.9将油箱下部的两循环泵吸油口开启。
5.2.10启动任一循环油泵。在启动抗燃油泵之前，循环回路至少应连续运行4小时。
5.3系统冲洗
5.3.1从各油动机上拆下伺服阀（或安装板），装上冲洗阀，并将冲洗阀置于中位。
5.3.2关闭每个油动机滤油器上的所有阀门。
5.3.3选择一个位置最高的油动机，开启其滤油器进口及出口阀。
5.3.4用冲洗滤芯替代下列滤油器中原来的滤芯。
a. 油动机滤油器（共5个）
b. 抗燃油泵出口滤油器（每台泵1个）
c. 油循环泵出口滤油器
5.3.5从各油动机上拆下所有节流孔及卸荷阀，将其挂上标签，放置在安全、干净的地方。
5.3.6使遮断隔离阀组的隔离控制阀带电，将高压保安油的排油口封住。
5.3.7冲洗油动机供油管及回油管。
a. 确认油温大于24℃。
b. 确认油循环泵出口滤油器差压已稳定。
c. 启动＃1、＃2抗燃油泵，调整压力补偿器使抗燃油泵出口压力低于4.1MPa。冲洗过程中，两台抗燃油泵同时运行。
d. 缓慢开启供油管的隔离阀，检查系统泄漏情况及油箱油位处于正常范围。
e. 在冲洗过程中，任何一个滤油器的差压达到设定值就应立即更换。
f. 逐个开启油动机进口及出口的隔离阀进行冲洗。冲洗系统直至所有滤油器的差压稳定。
g. 缓慢开启各蓄能器隔离阀及排放阀，冲洗1小时以上。
h. 所有滤油器差压稳定，冲洗可以结束，停两台抗燃油泵。
i. 将各油动机对应的泄荷阀及节流孔重新装上，关闭各蓄能器的排放阀。
j. 启动抗燃油泵，利用冲洗阀开关使油动机从关到开，再从开到关循环8到12次，以保证有足够的流量流过油缸。
5.3.8使遮断隔离阀组的隔离控制阀失电，将高压保安油的排油口打开。冲洗遮断隔离阀组30分钟以上。
5.3.9以上冲洗过程至少应进行18小时，差压稳定后采样检验，在等待检验结果的同时，应继续进行冲洗。直到采样结果符合要求，冲洗可结束。
各临时措施恢复正常。
5.4抗燃油系统启动
5.4.1确认油箱油位、冷却水、控制电源和操作电源、有关阀门位置等都已正常。
5.4.2加热器控制开关置于“开”位。
5.4.3启动任一台循环油泵，投入再生装置。
5.4.4确认油温大于20℃。
5.4.5启动任一台抗燃油泵，注意电流和振动情况，出口压力调整为14MPa，检查系统有无泄漏。
5.4.6检查投入蓄能器。
5.4.7检查投入冷油器。
5.4.8正常运行时检查：
a. 确认油箱油位略高于低油位报警10～20mm，油箱油位不得太高，否则遮断时将引起溢油；
b. 确认油温在35℃～54℃之间；
c. 确认供油压力在13.5MPa～14.5MPa之间；
d. 确认所有泵出口滤油器压差小于0.5MPa；
e. 检查空气滤清器的直观机械指示器是否触发，触发则需更换；
f. 检查泄漏、不正常的噪音及振动；
g. 确认循环油泵出口压力小于1MPa；
h. 确认再生装置的每个滤油器压差小于0.138MPa。
5.5联锁保护
5.5.1抗燃油箱油位
——油位“高油位”，报警；
——油位“低油位”，报警；
——油位“低低位”，停抗燃油泵。
5.5.2抗燃油压
——油压≤11.2MPa，报警，联启备用泵；
——油压≤7.8MPa，停机（三取二）。
5.5.3抗燃油温度
——油温≤20℃，禁止启动抗燃油泵，手动投电加热器；
——油温≤35℃，联关冷却水电磁阀；
——油温≥45℃，联开冷却水电磁阀；
——油温≥54℃，自动停电加热器。
