净化设备TX-80EH油树脂除酸滤芯滤油机厂家
一、引言
1.滤芯解决问题：
磷酸酯抗燃油广泛应用于高参数的发电机组以及其它工业领域中。它是以芳基/烷基磷酸脂为基础的合成液，有极其良好的润滑、抗氧化、阻燃等特性。但是在有微量水分存在时，油液在高温运行下容易分解，反应往往从P-O键或C-O键的断裂开始，并形成磷酸、单价酯和二价酯等产物，这些产物均为较强的酸、酸会进一步加剧油脂的分解，使得油液的酸值劣化。高酸值的油液会腐蚀液压设备，析出杂质，导致伺服阀卡涩，造成调节系统失灵。
2.滤芯离子交换树脂滤芯产品特点：
- 能滤除磷酸酯抗燃油中，由于使用硅藻土过滤器而产生的金属离子(Ca、Mg、Na、Fe)。并保持抗燃油中的各种金属离子含量低于10ppm。
- 除酸能力为强，高于硅藻土700%，高于活性氧化铝和改性氧化铝250%。并能保持EHC系统中磷酸酯抗燃油的酸值低于0.08。
- 采用球状离子交换树脂，颗粒均匀不会产生泄漏，不会对抗燃油造成颗粒污染。
- 提高磷酸酯抗燃油的电阻率，避免元件发生电化学腐蚀。
- 不会释放出金属离子，因此不会与磷酸酯发生反应产生凝胶状的磷酸金属盐，不会发生伺服阀粘结故障。
- 全不锈钢结构，工作压力可达1.0MPa，不会破裂，不会产生污染。
3.滤芯离子交换树脂过滤优点：
- 降酸速率快；
- 不会生成不溶性的磷酸酯皂化物，滤芯不会泄漏；
- 稳定的理化性能，处理能力强；
- 提高电阻率明显；
4.滤芯内容概述：
- 产品介绍
- 技术参数
- 执行标准
- 相关链接
- 配套设备
- 应用领域
- 过滤离子交换树脂的再生方式 三、再生工艺参数 5.再生液的浓度和流速
无极净化设备TX-80ijJEH油树脂除酸滤芯图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
关键词：
净化设备 TX-80 EH油 树脂除酸 滤芯
净化设备TX-80EH油树脂除酸滤芯滤油机厂家
二、正文
1.产品介绍

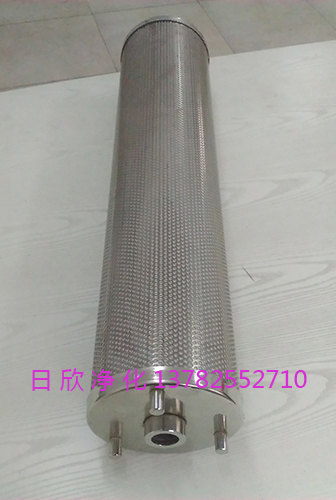

离子交换树脂除酸滤芯，是我公司生产的新一代除酸滤芯，应用于电力行业，在降低抗燃油酸值和提高油液电阻，取得了非常好的效果。
目前在国内，上海汽轮机厂的EH油液再生回路已采用离子交换树脂作为标准的应用技术。离子交换树脂是一种人工合成物，呈米粒状，具有稳定的物理、化学结构。可以选择不同类型的树脂：弱碱阴离子树脂（用于降低EH油液的酸值）、强酸阳离子树脂滤芯（用于去除EH油液中的金属离子，以提高电阻率）。弱碱性阴离子树脂具有永久性的碱性功能团，能与酸发生反应，并具有良好的吸附效果。
其他树脂除酸滤芯型号推荐：
- TX-80
- HQ25.300.22Z
- ZX-80
- HQ25.300.23Z
- HC0653FCG39Z
- 30_150_207
- HQ25.300.21Z
- HC0653FAG39Z
净化设备TX-80EH油树脂除酸滤芯滤油机厂家
无极净化设备TX-80ijJEH油树脂除酸滤芯图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技术参数
单支滤芯能将800L的抗燃油从0.2mgKOH/g降低到0.07mgKOH/g。
在酸值或电阻率不合格的情况下，强烈建议连续投运离子树脂和真空式滤油机，以获得最佳的处理效果。单支离子树脂过滤器的设计流量为1.5L/min。对于600～1500L的油箱容量。 在酸值或电阻率合格的情况下，可以停运离子树脂，也可安排定期投用，比如：每月安排投用8小时。
使用树脂结构的不同，其热稳定性有所不同。弱碱阴离子树脂适合20～80℃的温度范围，强酸阳离子适合在20～100℃的温度范围。因此油温应控制在80℃以下。
离子树脂处理磷酸酯抗燃油运行参数:| 特性参数 | 使用过的油液 | 258hr | 748hr | 793hr | 912hr |
| 水分%（m/m） | 0.10 | 0.08 | 0.04 | 0.04 | 0.03 |
| 电阻率x1010（Ω.cm） | 0.26 | 0.30 | 0.46 | 0.75 | 1.80 |
| Ca(mg/L) | 22 | 6 | 5 | 4 | 4 |
| Fe(mg/L) | 10 | 3 | 3 | 3 | 2 |
| Mg(mg/L) | 38 | 10 | 8 | 6 | 7 |
| 酸值（mgKOH/g） | 0.40 | 0.07 | 0.05 | 0.03 | 0.01 |
| Al(mg/L) | 13 | 5 | 2 | 3 | 3 |
| Cu(mg/L) | 3 | 2 | 1 | 1 | 1 |
| Na(mg/L) | 4 | 2 | 1 | 1 | 1 |
使用离子树脂和真空滤油机后的抗燃油油质变化情况:
| 特性参数 | 标准 | 处理前的油质 | 处理后的油质 |
| 水分%(m/m) | ≤1000 | 1504 | 159.5 |
| 自然点（℃） | ≥530 | 552 | 535 |
| 外观 | 透明 | 透明 | 透明 |
| 闪点（℃） | ≥235 | 250 | 266 |
| 酸值(mgKOH/g) | ≤0.20 | 0.22 | 0.138 |
| 密度20℃(g/cm3) | 1.13-1.17 | 1.142 | 1.143 |
| 泡沫特性24℃(ml) | ≤200 | 370/350 | 140/55 |
| 体积电阻率x109（Ω.cm） | ≥5.0 | 0.88 | 8.8 |
| 凝点（℃） | ≤-18 | -25 | -26 |
| 颜色 | 桔红 | 桔红 | 桔红 |
| 运动粘度40℃（mm2/s） | 37.9-44.3 | 42.17 | 42.38 |
| 颗粒数(NAS分级) | ≤6 | 6 | 4 |
| 矿物油含量（%）m/m | ≤4 | 0.6 | 0.2 |
无极净化设备TX-80ijJEH油树脂除酸滤芯图文说明滤油机厂家
新乡市日欣净化设备有限公司www.guolvjinghua.com 倪经理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.执行标准
1.GB/T 14041.1-1993(ISO2942-2004)
- 标准名称:液压滤芯结构完整性检验
- 适用设备:冒泡试验台MP-10K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-10000Pa
(ISO3724- 1976)
- 标准名称:液压滤芯 流动疲劳特性的验证
- 适用设备:流动疲劳试验台
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—200L/min
(ISO2941-1974)
- 标准名称:液压滤芯—抗破裂性的验证
- 适用设备:冒泡试验台MP-15K
- 主要参数:供气压力0.2MPa，冒泡压力测试值0-15000 Pa
- 标准名称:《泵产品清洁度》
- 标准名称:《泵的噪声测量与评价方法》
(ISO3723-1976)
- 标准名称:液压滤芯—端载荷试验方法
- 适用设备:滤芯抗破裂试验台50
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选0L/min—50L/min
- 标准名称:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
- 标准名称:《旋转电机基本技术要求》
(ISO2943-1998)
- 标准名称:液压滤芯--材料与油液相容性的验证
- 适用设备:滤芯抗破裂试验台200
- 主要参数:管路最高耐压值2.5MPa,最大测压量程1MPa,流量段根据需要可选100L/min—200L/min
- 标准名称:《泵用铸铁件技术条件》
(ISO3968-2001)
- 标准名称:液压滤芯 压降流量特性的测定
- 适用设备:流阻试验台200
- 主要参数:管路最高耐压值2.5MPa,最大测压量程0.6MPa,流量段根据需要可选0L/min—200L/min
4.相关链接
高品质,BLYJ-10,小型便携滤油机,过滤器,机油,滤油机厂家,桐城过滤器BLYJ-10YoO机油高品质小型便携滤油机使用说明,互联网+过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定专业的LYC滤油车防爆滤油机和净油机高粘度滤油机和聚结滤油机还有除酸滤芯再有液压油滤油机生产厂家__新乡市日欣净化设备有限公司
便移式滤油机,防爆式滤油机,高粘度滤油机,除酸滤芯,聚结滤油机,LYC-A 便移式滤油机,便移式滤油机系列,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化
高精度滤油机,LYC-B32,机油,过滤器,实用,瑞安过滤器LYC-B32NJb机油实用高精度滤油机,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金
分离,汽轮机油,滤芯,LYC-J系列,聚结滤油机,滤芯LYC-J系列3YP汽轮机油分离聚结滤油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石
机油,耐用,LYC-B系列,过滤,小型净油机,过滤LYC-B系列w32机油耐用小型净油机,过滤净化技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器的厂家,专门为电力、冶金、石化、医药
滤芯,滤油机厂家,HQ25.300.21Z,汽轮机油,离子交换,滤油机厂家HQ25.300.21ZXkz汽轮机油离子交换滤芯,传统经典技术,新乡市日欣净化设备有限公司,属新乡市定点生产过滤器
日欣净化滤油机厂家
http://www.ghuolvjinghua.com
5.配套设备 ZLYC系列 真空滤油机
| 型 号 | ZLYC-25-*/**/***/**** | ZLYC-32-*/**/***/**** | ZLYC-50-*/**/***/**** | ZLYC-100-*/**/***/**** | ZLYC-150-*/**/***/**** | ZLYC-200-*/**/***/**** |
| 电 源 | AC 380V三相，50Hz | |||||
| 滤后含气量（体积比） | ≤0.2％ | |||||
| 重量kg | 360 | 470 | 680 | 840 | 960 | 1500 |
| 滤后含水量ppm | 5～30 | |||||
| 粗过滤精度um | 100 | |||||
| 1级精过滤精度um | 10、20 | |||||
| 2级精过滤精度um | 3、5 | |||||
|
外形尺寸mm LxBxH |
1250x920 x1600 |
1350x980 x1600 |
1500x1060 x1800 |
1600x1080 x2100 |
1800x1200 x2200 |
2000x1200 x2200 |
| 总功率kw | 18 | 26 | 36 | 65 | 65 | 135 |
| 额定压力MPa | 0.6 | |||||
| 滤芯更换压差MPa | 0.2 | |||||
| 额定真空度Pa | ≤-0.095 | |||||
| 额定流量L/min | 25 | 32 | 50 | 100 | 150 | 200 |
注：*过滤精度，如03精过滤为3微米
**适用介质，省略：一般液压油 BH：水-乙二醇，V:磷酸脂液压油
***适应介质粘度 ≤100cSt,当介质粘度过高或油液温度低时，需增加加温装置
****防爆型：型号前加F，省略：普通型。
外形尺寸：
ZLYC系列 性能特点
过滤系统：采用三级过滤，吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。泵后设有两级精过滤器，使油液快速达到很高的清洁度。滤材采用特种渐变孔径玻璃纤维材料，可分层过滤不同粒径的颗粒，极大地提高了滤芯的使用寿命。具有完善的滤芯结构，可有效降低滤材的表面流速，获得稳定的过滤精度。加热系统：采用分段逐级加热，表面热负荷小于1.0W/cm2，不会过热引起油液变质。油温可在0～100℃任意调节，自动控制，并设有保护装置，当进油量过少时自动停止工作，避免干烧引起加热器的损坏。自动控制系统：本机采用变频器、液位变送器、温度传感仪、真空度传感仪等一系列自动控制仪表采集设备运行的各种信息，交由中心处理器进行处理，自动控制整台设备的运行并监视设备的运行状况。本机带有各种保护装置（过载保护、过压保护、相序保护、异常运行停机保护），可确保设备安全运行。真空系统：由真空罐、真空泵、冷凝罐、积液罐、补气系统组成。采用优化结构设计，极大地增加了油液在真空系统中的表面积，并最大限度地延长了油液在真空系统中的行程。使油中的水分和气体得到充分溢出。 本机采用先进的消沫系统，使滤油机在工作时绝不会出现同类产品普遍出现的喷油现象。整机结构：整机一体化桥架结构，减小了体积。采用整体可拆卸油槽，保证地面无油作业，减少环境污染。有移动式、固定式、全封闭式、车载式等多种型号可供选择。6.应用领域
- 石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。
- 电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。
- 火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。
- 纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。
- 铁路内燃机及发电机：润滑油及机油的过滤。
- 汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。
- 冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
- 机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。
7.过滤离子交换树脂的再生方式 三、再生工艺参数 5.再生液的浓度和流速
离子交换树脂的再生方式离子交换剂失效后通过再生来恢复离子交换能力，常用再生方式有顺流再生与逆流再生。
三、再生工艺参数
1.再生剂种类
5.再生液的浓度和流速
再生液流速涉及再生液和树脂的接触时间，直接影响再生效果。在离子交换器中，再生液的流速一般控制在4~8m/h。如果再生液和树脂的接触时间不够，可调整再生液的浓度和流速，必要时修改设备直径。强型离子交换树脂的再生浓度一般采用2%-5%，弱型离子交换树脂容易再生，对再生效率影响不大，再生浓度一般采用0.5%一5%。强碱性阴离子交换树脂的再生流速sυ=2~4，再生时间与运行时进水中的Si02%有关。
